问题

我已经创建了一个二维框架，并想为屋脊指定一个侧向和扭转约束。 在 RF‑/STEEL EC3 中是否必须输入中间侧向约束或节点支座？

回复:
在 RF‑/STEEL EC3 中可以定义节点支座或中间侧向约束。

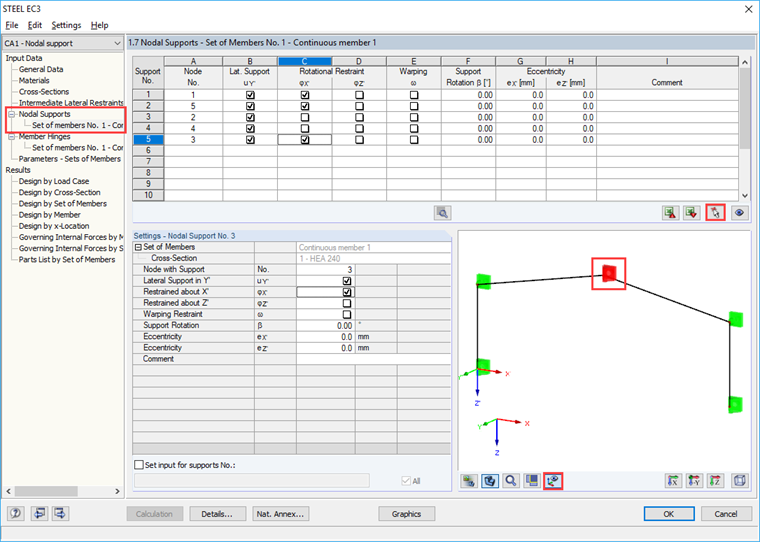

如果在您的 RFEM 或 RSTAB 模型中已经存在节点，我们建议您在窗口 1.7 中直接输入支座支座，在这种情况下可以直接在模型中选择。 见图 01。

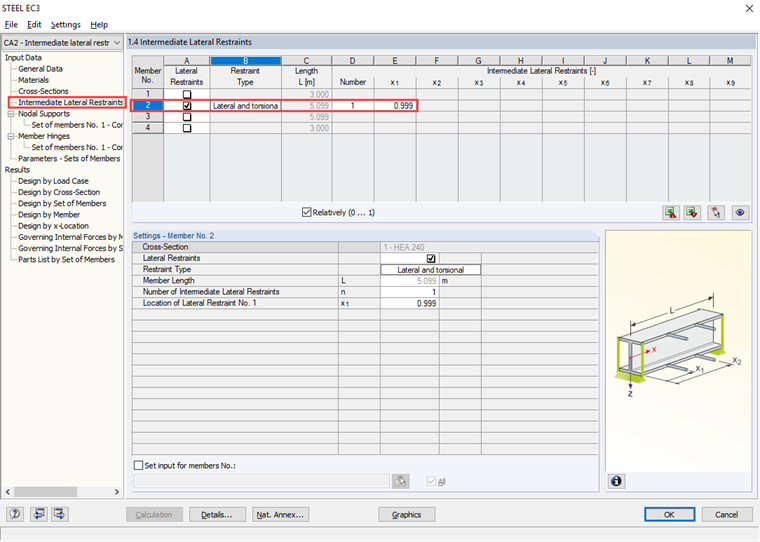

如果要在结构中没有可用节点的梁点上考虑中间支座，则可以使用中间侧向约束并指定约束类型（例如，侧向和扭转约束）。 见图 02。
定义节点支座
定义节点支座
定义中间侧向约束
定义中间侧向约束

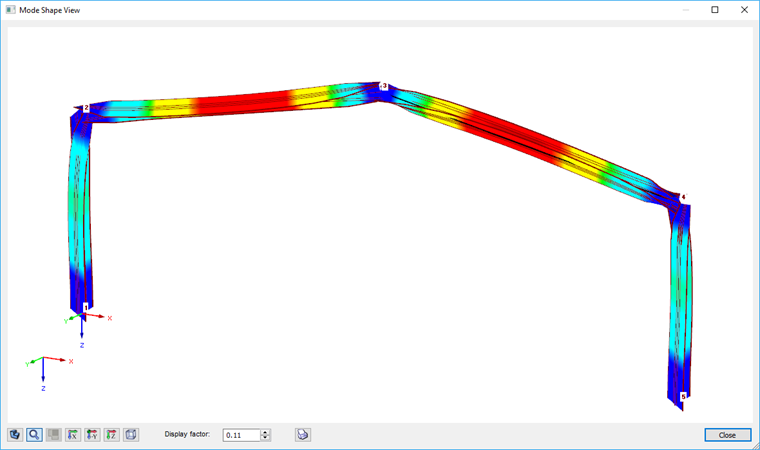

稳定性分析 -振型视图
稳定性分析 -振型视图
;
