Appuis nodaux ou appuis intermédiaires dans RF-/STEEL EC3 pour le maintien latéral et de torsion

J'ai inséré un portique en 2D et je voudrais assigner un maintien latéral et en torsion au faîtage. Un appui latéral intermédiaire ou un appui nodal doit-il être inséré dans RF-/STEEL EC3 ?


Réponse:

Vous pouvez définir l'appui latéral intermédiaire ou nodal dans RF-/STEEL EC3.

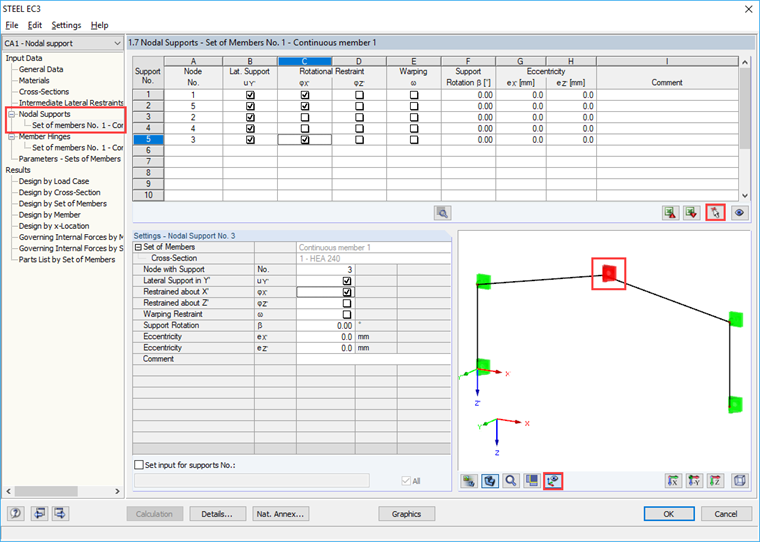

Si votre modèle RFEM ou RSTAB présente déjà des nœuds, nous vous recommandons d'entrer directement l'appui nodal dans la boîte de dialogue 1.7, car vous pouvez sélectionner les nœuds directement dans le modèle (voir la Figure 01).

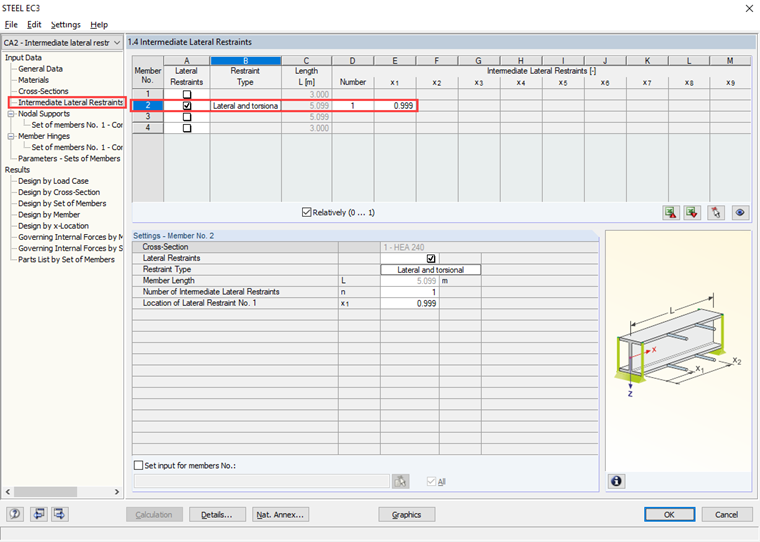

Si vous souhaitez considérer un appui intermédiaire à un point donné d'une poutre où votre système ne présente pas de nœud, vous pouvez utiliser l'appui intermédiaire et indiquer sa position (latérale ou en torsion, par exemple), Voir la Figure 02.
