Ich habe einen 2D-Rahmen eingeben und möchte den First mit einer Gabellagerung versehen. Muss ich in RF-/STAHL EC3 eine Zwischenabstützung oder ein Knotenlager eingeben?

Antwort

Sie können entweder das Knotenlager oder die Zwischenabstützung in RF-/STAHL EC3 definieren.

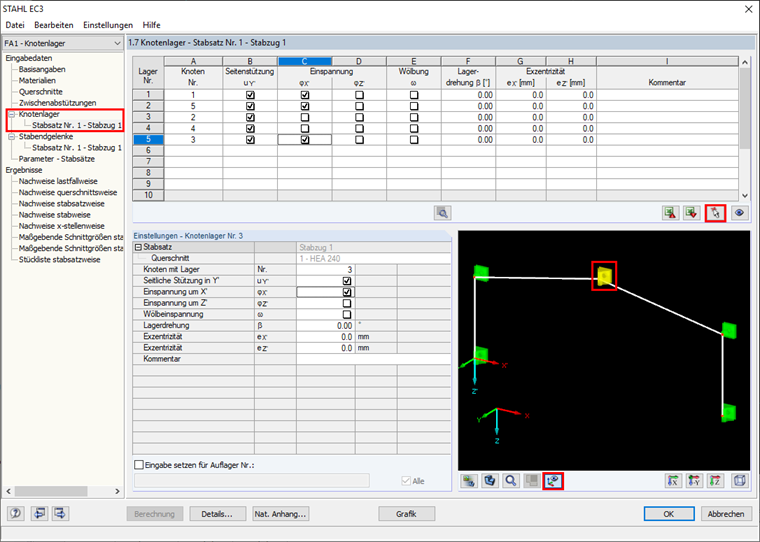

Wenn Sie bereits Knoten in Ihrem eigentlichen RFEM- bzw. RSTAB-Modell haben, dann empfiehlt sich direkt die Eingabe des Knotenlagers im Dialog 1.7, da Sie hier die Knoten direkt im Modell picken können. Siehe Bild 01.

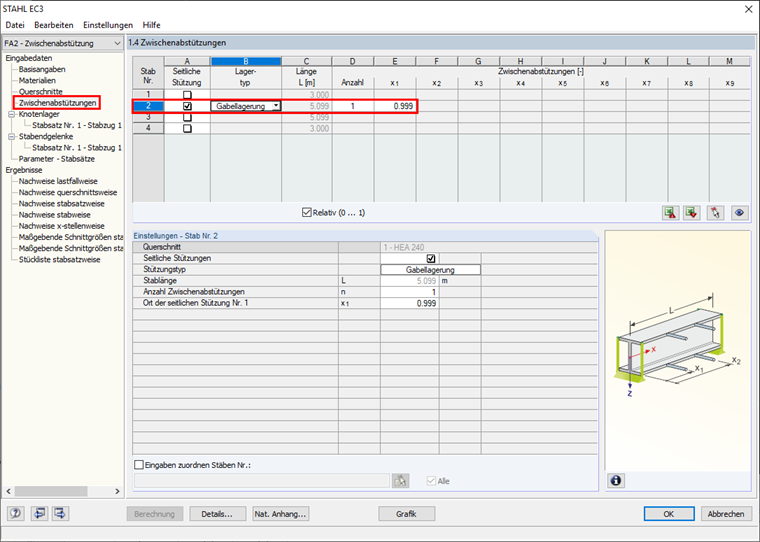

Wenn Sie eine Zwischenlagerung an einem Punkt in einem Riegel berücksichtigen möchten, an dem Sie keinen Knoten in Ihrem eigentlichen System vorliegen haben, dann können Sie die Zwischenabstützung verwenden und die Lage der Zwischenabstützung (z. B. Gabellagerung) dort vorgeben. Siehe hierzu das Bild 02.
