He introducido una estructura aporticada 2D y me gustaría proporcionar una cumbrera con una coacción lateral y torsional. ¿Debo introducir un apoyo intermedio o un apoyo en nudo en RF-/STEEL EC3?

Respuesta

Puede definir el apoyo en nudo o la coacción intermedia en RF-/STEEL EC3.

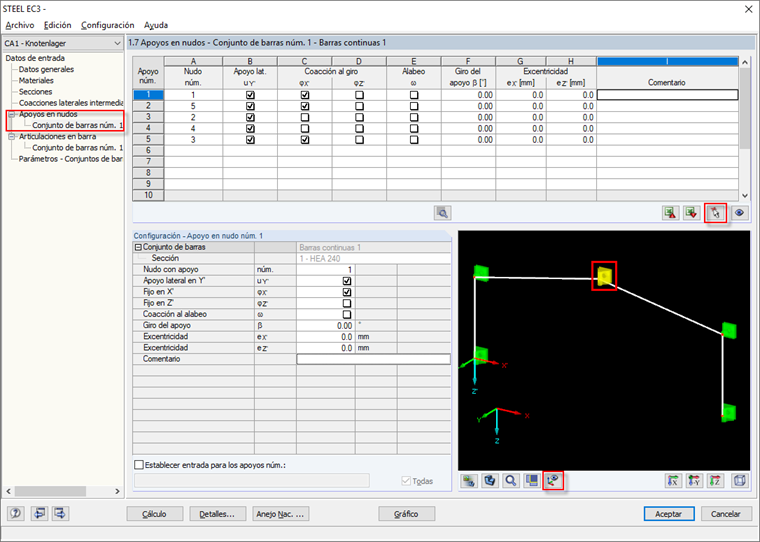

Si ya tiene nudos en su modelo real de RFEM o RSTAB, le recomendamos ingresar directamente el apoyo en nudo en el cuadro de diálogo 1.7, ya que puede seleccionar los nudos directamente en el modelo.  Ver la figura 01.

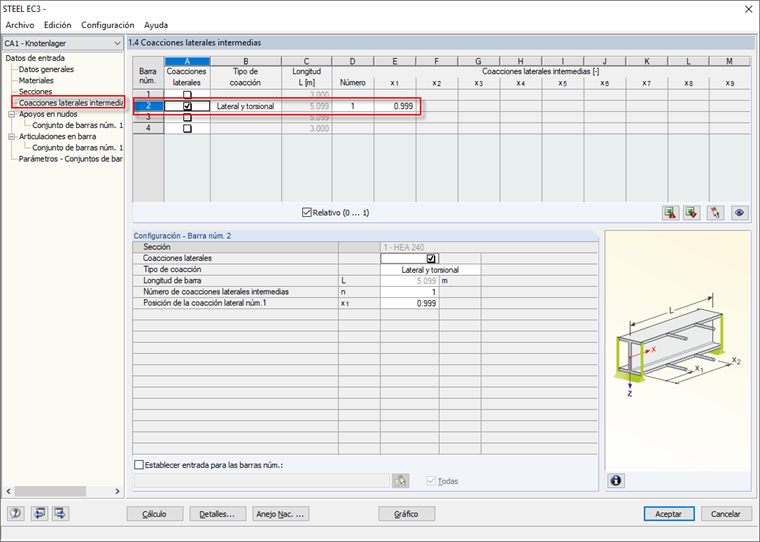

Si desea considerar un almacenamiento intermedio en un punto en la viga horizontal donde no tiene un nudo disponible en su sistema actual, puede usar el apoyo intermedio y especificar la posición del apoyo intermedio ahí (por ejemplo, la coacción lateral y torsional). Ver figura 02.

Palabras clave

Coacción lateral intermedia EC3 Apoyo en nudo Coacción lateral y torsional Coacción
