设计用荷载工况和组合
在附加模块中,我应该在设计过程中使用荷载工况、荷载或结果组合吗? 使用附加模块(例如 RF-/FOUNDATION Pro )是否会自动生成所需的荷载组合?
回复:

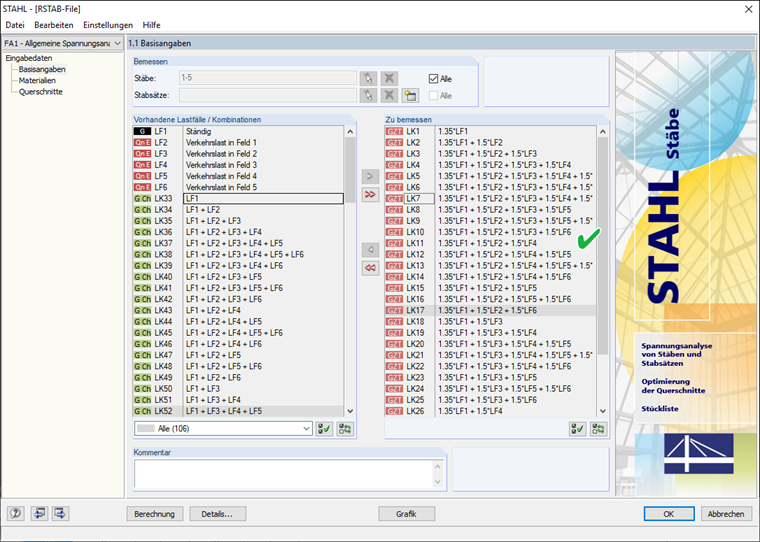

计算时应根据要分析的设计状况选择设计荷载。 也就是例如“ULS”或“SLS”。现在需要注意的是,RFEM 5 或 RSTAB 8 的附加模块不会自动生成这些荷载工况。 因此,只在附加模块中选择荷载工况是不够的: 因此需要在设计的前期阶段手动创建荷载或结果组合。 然后,您可以在附加模块中将这些组合用于设计。
如果在附加模块中想要对某个荷载工况进行设计,则可以选择该荷载工况进行设计。 如果设计中选择了几个荷载工况,那么每次一个荷载工况可以被计算。
下载
您有什么问题想问的吗?
生成有效长度后,结果会显示在表格中。 用户可以在该对话框中手动修改有效长度。
通过导出功能可以将有效长度传输到附加模块 RF-/TOWER Design 中进行进一步计算。 完整的模块数据是 RFEM/RSTAB 计算书的一部分。 报告的内容和范围可以根据不同的设计需要进行选择。
最后,只需点击鼠标即可将生成的模型导出到 RFEM/RSTAB 中。
完整的模块数据是 RFEM/RSTAB 计算书的一部分。 报告的内容和范围可以根据不同的设计需要进行选择。
结果显示在模块窗口中,一目了然。 除了验算验算外,计算结果中还包括所有与设计相关的参数。 在计算过程中会自动生成物料列表。
完整的模块数据是 RFEM/RSTAB 计算书的一部分。 报告的内容和范围可以根据不同的设计需要进行选择。
对轴心受力、受弯和受剪构件进行计算时,需将其抗力设计值与荷载作用设计值进行对比。 如果进行压弯构件设计时,附加模块 RF-/TOWER Design 会采用弯矩和压力的相关公式。 您可以按照附录 A 中的方法 1 或附录 B 中的方法 2 确定相关系数。
对于弯曲屈曲验算,对于长细比和弹性临界屈曲荷载没有要求。 该模块会自动计算弯矩承载力设计值所需的所有系数。 RF-TOWER Design 可以确定构件每个 x 位置上的弹性弯扭屈曲临界弯矩。
