回复:
“通过平面将面荷载转换为杆件荷载”选项基本上只适用于平面上的杆件,因此效果最好。 对于杆件不在平面上而是在单个区域内的结构,“通过单元格从杆件上导入面荷载”功能是更好的选择。 在这种情况下,您可以使用虚拟杆件创建由三个杆件组成的封闭单元,然后再对这些杆件施加荷载。

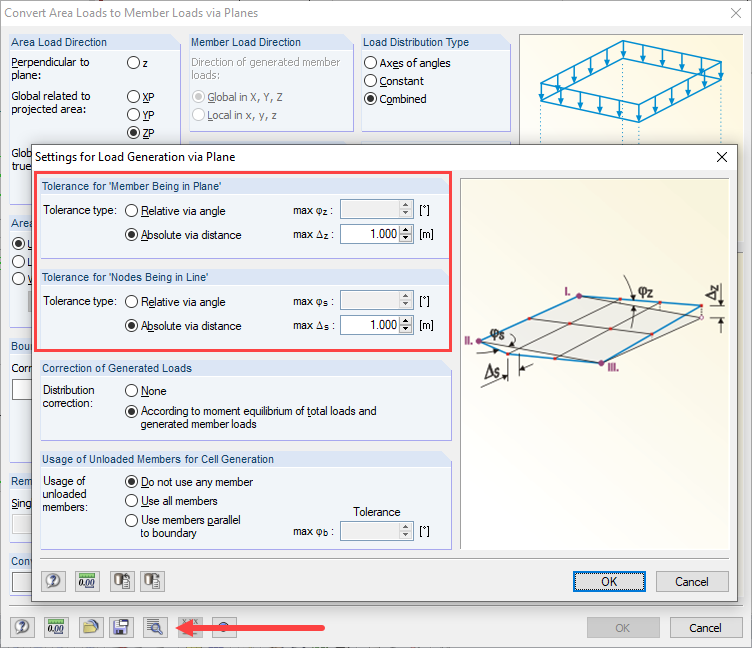

否则,公差设置将是一个解决方案。 使用它们,您还可以在平面外定义杆件。 您可以如图 01 所示定义细节。
关于荷载生成器的更多信息请参见手册的第 11.8.2 章。
“通过平面将面荷载转换为杆件荷载”选项基本上只适用于平面上的杆件,因此效果最好。 对于杆件不在平面上而是在单个区域内的结构,“通过单元格从杆件上导入面荷载”功能是更好的选择。 在这种情况下,您可以使用虚拟杆件创建由三个杆件组成的封闭单元,然后再对这些杆件施加荷载。
否则,公差设置将是一个解决方案。 使用它们,您还可以在平面外定义杆件。 您可以如图 01 所示定义细节。
关于荷载生成器的更多信息请参见手册的第 11.8.2 章。
使用视图选项“相机飞行模式”,您可以在 RFEM 和 RSTAB 结构模型中飞行。 使用键盘可以控制飞行的方向和速度。 此外,还可以将在结构模型中的飞行过程保存为视频。
通过与 Revit 的直接接口,您可以根据在 RFEM 或 RSTAB 中所做的更改来更新 Revit 模型。 根据所做的修改,可能必须重新生成 Revit 对象(删除对象然后重新生成)。 重新生成的模型是在 RFEM/RSTAB 的模型基础上进行的
如果你想避免重新生成,请激活'只更新材料、厚度和截面'复选框。 这种情况下只能调整对象的属性。 与此不同的是,材料、面的厚度和截面在这里不予考虑。
在 RF-/CONCRETE Members 中的配筋方案可以导出到 Revit 中。 但目前仅支持矩形截面和圆截面的杆件。
在 Revit 中可以对钢筋进行修改。
