Lze tak rovnoměrně aplikovat "Z plošného zatížení na pruty" na pruty, které neleží v jedné rovině?

Odpověď

V modulu "Převést z plošného zatížení na prut podle roviny" lze v zásadě použít pouze pruty v rovině, a tak funguje nejlépe. U konstrukcí, v nichž pruty leží, nikoliv v určité rovině, nýbrž v některých oblastech, je lepší volbou volba "Vypnout zatížení na pruty buňkami". Zde můžeme použít Nulový prut pro vytvoření uzavřených buněk složených ze tří prutů, které lze následně napjat.

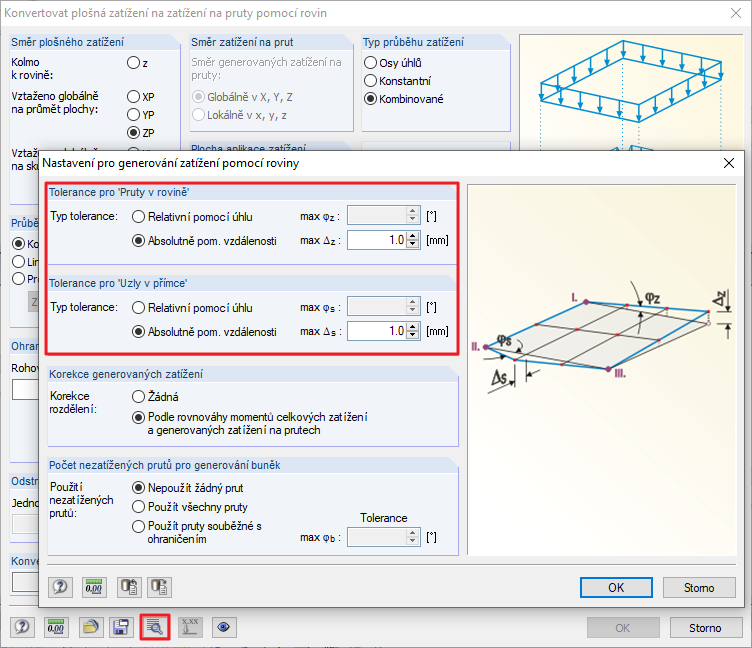

V opačném případě se jedná o nastavení tolerance v modulu Extra, které umožňuje posuzovat pruty mimo určitou rovinu. Tyto údaje můžeme dosáhnout tak, jak je znázorněno na obrázku 1.

[CONTACT.E-MAIL-SALUTATION]

Více informací o tomto lze najít v manuálu v kapitole 11.8.

Klíčová slova

Vygenerované zatížení Generátor zatížení Plošné zatížení prutů Zatěžování
