FAQ 003141 DE

7. Juni 2019

Thomas Günthel Modellierung | Belastung RFEM RSTAB

Kann ich eine "Aus Flächenlast auf Stäbe mittels Ebene" auch auf Stäbe anwenden, welche nicht in einer Ebene liegen?

Antwort

Das Extra "Aus Flächenlast auf Stäbe mittels Ebene" ist prinzipiell nur für Stäbe in einer Ebene gedacht und funktioniert so natürlich am besten. Eventuell ist bei Strukturen bei denen die Stäbe, nicht in einer ebene liegen, wohl aber einzelne Bereiche, das Extra "Aus Flächenlast auf Stäbe mittels Zellen" die bessere Wahl. Hier können mithilfe von Nullstäben auch geschlossene Zellen aus 3 Stäben erzeugt werden, welche dann belastet werden können.

Ansonsten gibt es noch die Toleranzeinstellungen im Extra, welche es ermöglichen, dass auch Stäbe außerhalb einer Ebene erfasst werden. Diese Details können Sie wie in Abbildung 1 dargestellt erreichen.

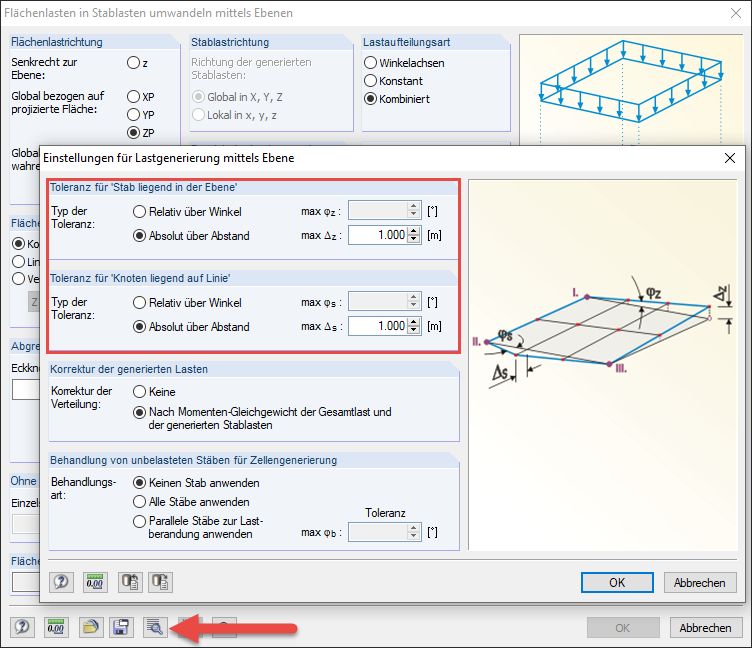

Bild 01 - Details für generierte Belastungen

Mehr Informationen dazu finden Sie auch im Handbuch im Kapitel 11.8.

Schlüsselwörter

Generierte Last Lastgenerierer Flächenlast auf Stäbe Belastung
