10. diciembre 2019

003141

Thomas Günthel

Modelado | Cargas

RFEM

RSTAB

¿Puedo aplicar también "Convertir cargas superficiales en cargas en barra por plano" a barras que no se encuentran en un plano?

Respuesta

El generador de carga "Convertir cargas de área en cargas de miembros desde el plano" solo está destinado a miembros en un plano y, por lo tanto, funciona mejor. Para estructuras donde los miembros no se encuentran en un plano sino en áreas individuales, la función "Desde la carga de área en los miembros a través de celdas" puede ser la mejor opción: Por lo tanto, las celdas cerradas también se pueden crear a partir de tres miembros con la ayuda de miembros nulos, que luego se pueden estresar.

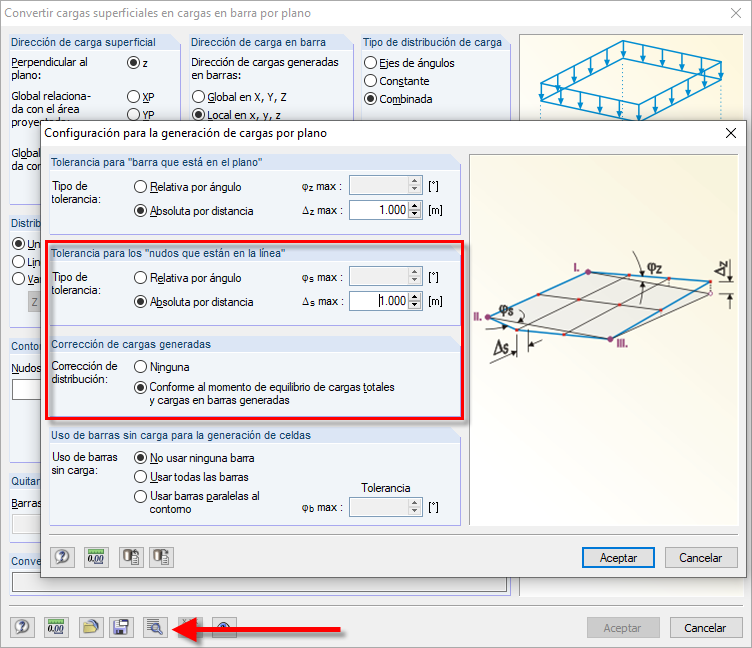

De lo contrario, la configuración de tolerancia seguiría siendo una opción. Permiten definir también miembros fuera de un plano. Puede definir los detalles como se muestra en la Figura 01.

Figura 01 - Detalles de las cargas generadas

Puede encontrar más información sobre los generadores de carga en el capítulo 11.8.2 del manual.

Palabras clave

Carga generada Generador de carga Carga superficial en barra Carga
