问题
对于RFEM/RSTAB截面库中的截面,使用RF‑/STEEL计算的应力与使用SHAPE‑THIN计算的同一截面的应力不同。 原因是什么?
回复:

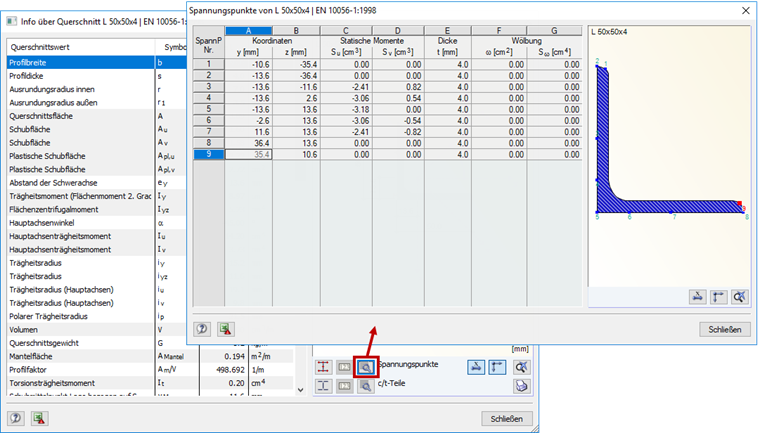

在RF-/STEEL中,应力是根据截面的应力点计算的。 在截面的详细信息中可以显示该截面定义的应力点。 对于图像01中所示的截面,应力点沿该截面定义。 因此在四舍五入时也可以找到应力点(这里应力点1和应力点9)。

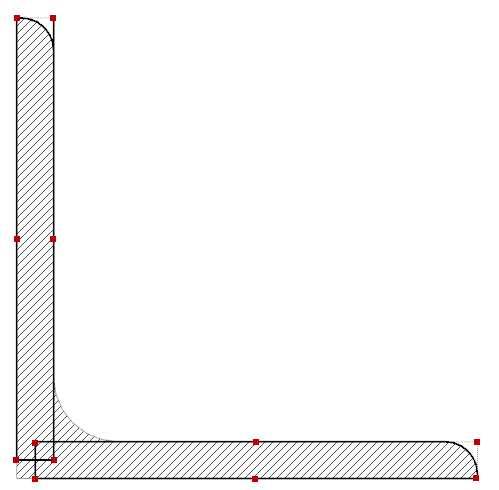

在SHAPE-THIN中仅可以计算单元上的应力。 不能计算在截面几何图形上的不规则现象(例如四舍五入)所用的点单元的应力。 SHAPE-THIN截面的应力点显示在图片02中。
在截面中使用点单元的情况下,应力点可能因此产生很小的变化。

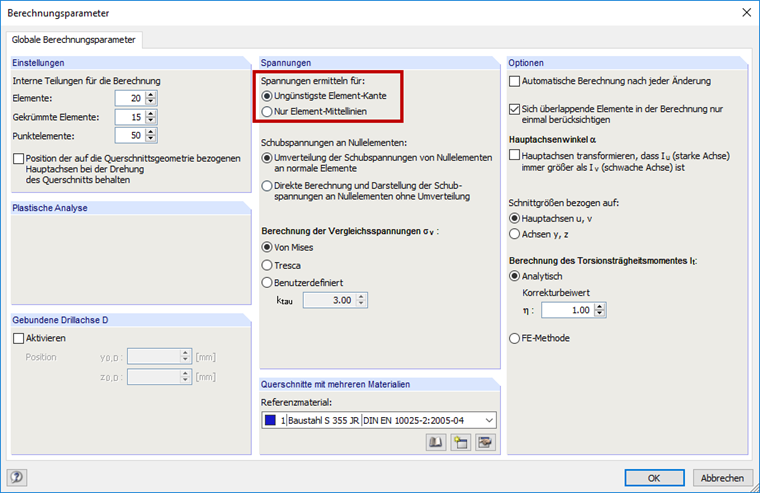

此外,SHAPE-THIN还提供了计算最不利单元边缘或单元中心线应力的选项。 在模块RF-STEEL中的应力是仅根据应力点进行计算。
