如何看待模型中的柱子/支座沉降?

回答

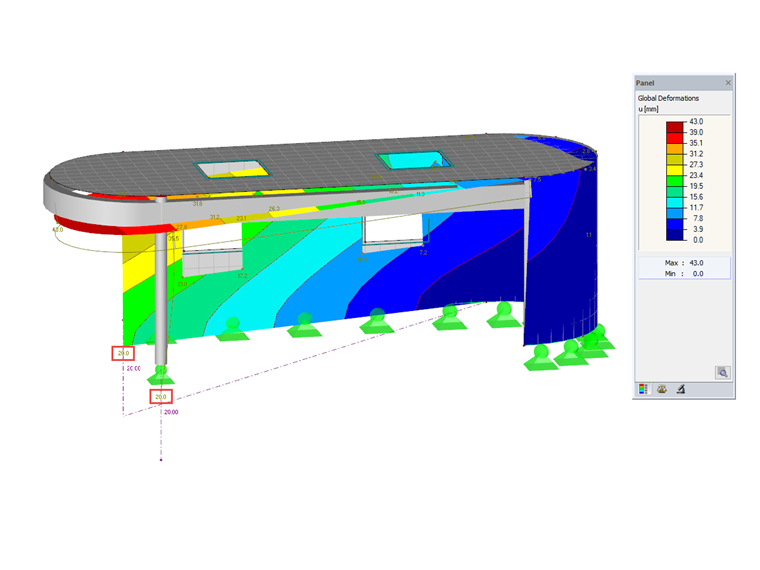

施加在节点支座和线支座上的变形。 对于面,还不能实现。因此,例如可以考虑独立基础或条形基础的沉降。 条目之间的区别如下:

强制节点变形
施加的强制节点变形必须分配给在变形方向上支座的节点。

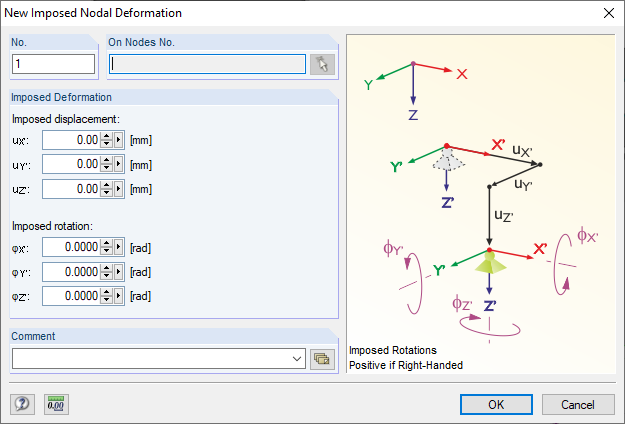

节点支座坐标系在uX'/uY'/uZ'方向上的强制位移和φX'/φY'/φZ'强制旋转(见图01)。


强制线位移

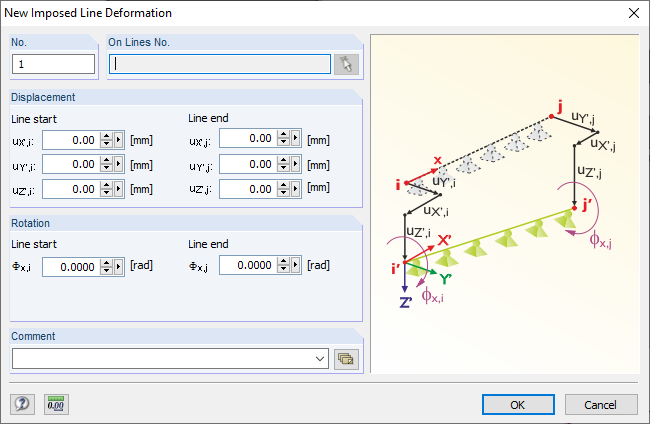

对于强制线偏移,支座也必须保持在偏移方向上。 强制的线位移相关于线支座坐标系在uX'/uY'/uZ'上的强制旋转φX'(见图02)



关键词

柱沉降 沉降 强制变形 支座位置支座
