Considération du tassement des poteaux/appuis dans le modèle

Comment puis-je considérer le tassement d'appui ou d'un poteau sur un modèle ?


Réponse:

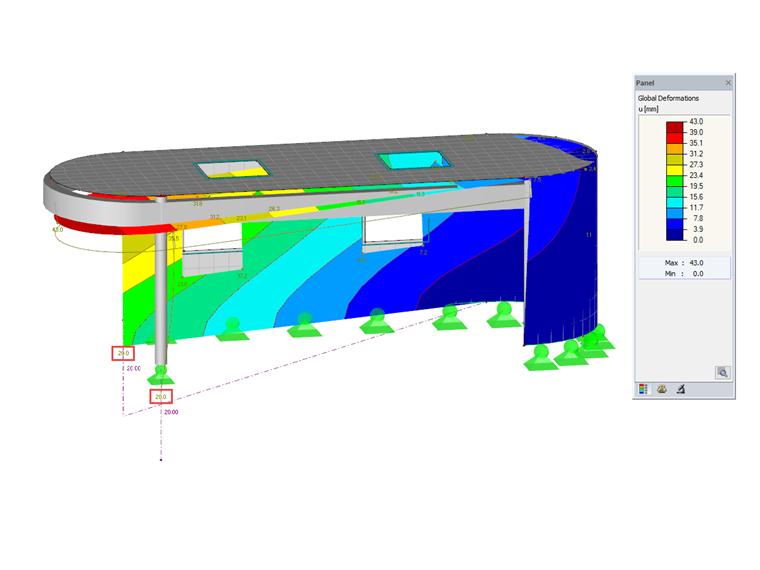

Une déformation imposée peut survenir sur les appuis nodaux et les appuis linéiques. Ce n'est pas encore le cas pour les surfaces. Il est ainsi possible de considérer le tassement d'une fondation ou d'une semelle filante, par exemple. Les entrées présentent les différences suivantes :

déformation nodale imposée

Une déformation nodale imposée doit être assignée à un nœud pris en charge dans la direction de la déformation.

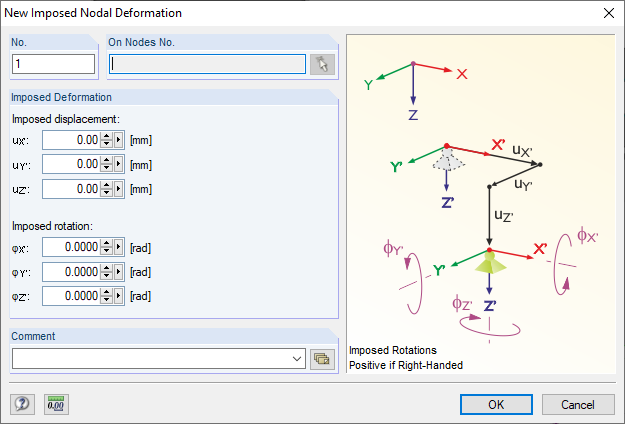

La déformation imposée peut être considérée pour le système d'axes de l'appui nodal dans la direction uX' / uY' / uZ' ainsi que pour la rotation imposée φX' / φY' / φZ' (voir la Figure 01).

Déplacements de ligne imposés

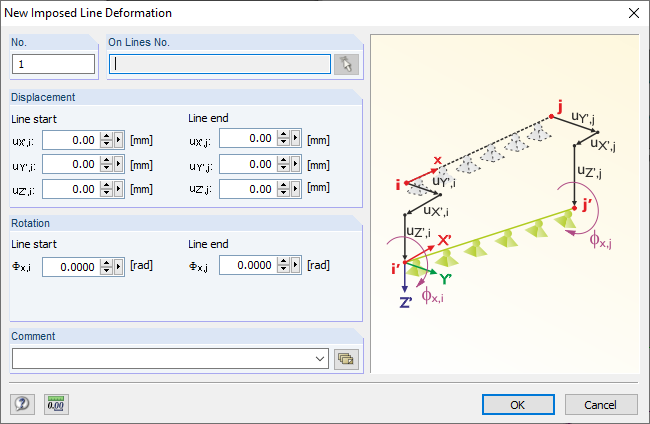

Les appuis doivent être maintenus dans la direction de la déviation, même pour les déviations linéiques imposées. Le déplacement linéique imposé est lié au système d'axes de l'appui linéique dans la direction uX'/uY'/uZ' et la rotation imposée φX' (voir la Figure 02).
