¿Cómo puedo considerar un asiento de un pilar/apoyo en el modelo?

Respuesta

Se puede producir una deformación impuesta en el apoyo en el nudo o en línea. Para superficies, aún no es posible. Por lo tanto, puede considerar los asientos de una cimentación individual o por zapata corrida, por ejemplo. Las entradas difieren como a continuación:


Deformación impuesta en nudo
La deformación del nudo impuesta se debe asignar a un nudo apoyado en la dirección de la deformación.

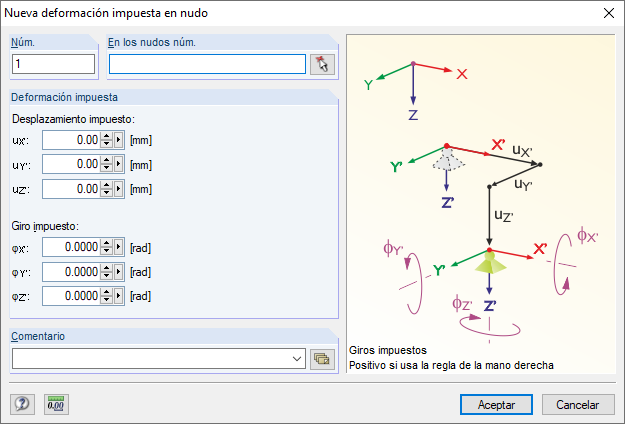

El desplazamiento impuesto se puede considerar para el sistema de ejes del apoyo en nudo en la dirección uX' / uY' / uZ' así como un giro impuesto φX' / φY '/ φZ' (ver figura 01).

Deformaciones impuestas en línea

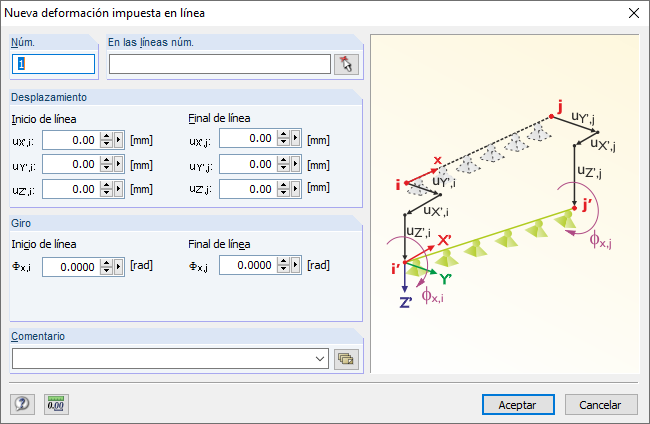

Cuando se trabaja con deformaciones impuestas en línea, los apoyos también se deben encontrar en la dirección del desplazamiento. El desplazamiento impuesto en línea está relacionado con el sistema de ejes del apoyo en línea en la dirección uX'/ uY' / uZ ' así como con el giro impuesto φX' (ver figura 02).


Palabras clave

Asiento del pilar Asiento Pilar Deformación impuesta Asiento del apoyo
