29.4.2021

Zohlednění sedání sloupu/podpory v modelu

Jak mohu v modelu zohlednit pokles sloupů/podpor?

Odpověď:

V případě uzlové a liniové podpory může dojít k vynucené deformaci. U ploch to doposud není možné. Tak je možné například zohlednit pokles základové patky nebo základového pásu. Zadání se liší následovně:

Vynucená deformace podepřených uzlů

Vynucenou deformaci podepřených uzlů je nutné přiřadit uzlu podepřenému ve směru deformace.

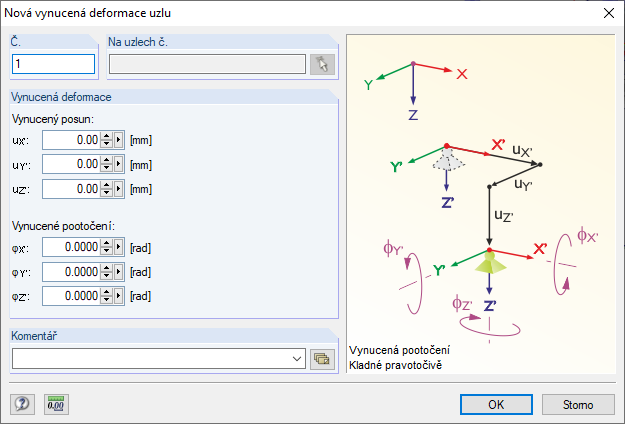

Vynucený posun je možné zohlednit pro systémy os pro uzlové podpory ve směru uX'/uY'/uZ'a také pro vynucené natočení φX'/φY'/φZ' (viz Obrázek 1).

FAQ

Jak mohu v modelu zohlednit pokles sloupů/podpor?

Vynucená deformace podepřených uzlů

Vynucené posuny podepřených linií

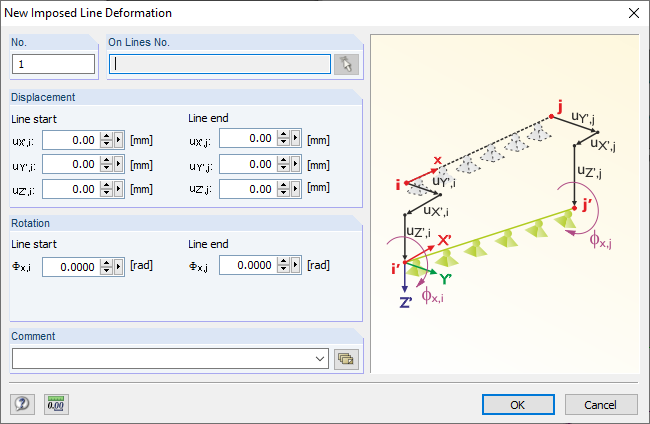

I v případě vynuceného posunu podepřených linií musí být podpory ve směru posunu. Vynucený posun podepřených linií se vztahuje na systém os liniových podpor ve směru uX'/uY'/uZ' a také pro vynucené natočení φX' (viz Obrázek 2).

vynucená deformace linie

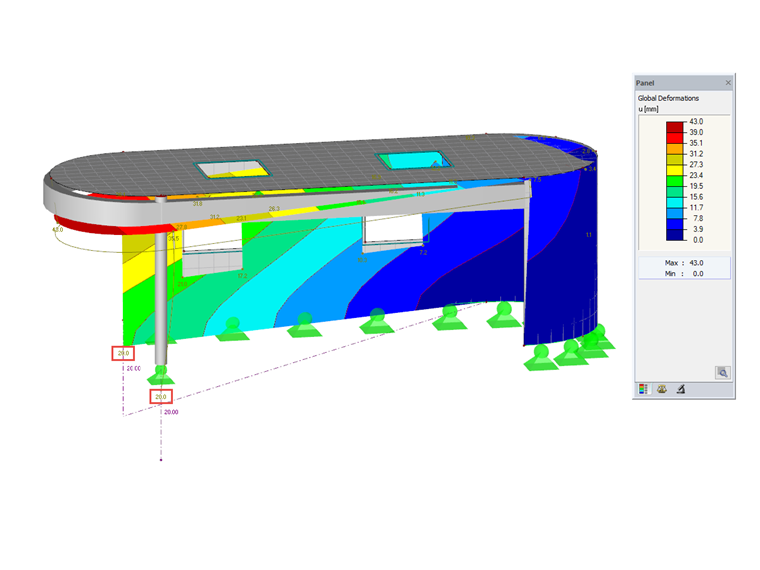

Deformace
