Wie kann ich eine Stützensenkung/Lagersenkung im Modell berücksichtigen?

Antwort

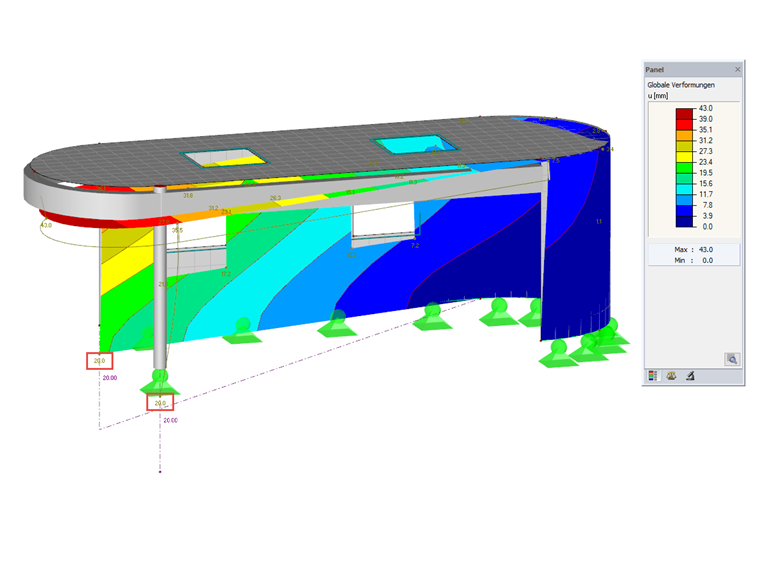

Eine Zwangsverformung kann an einem Knotenlager und Linienlager erfolgen. Für Flächen ist dies bisher noch nicht möglich. Somit können z. B. Setzungen eines Einzelfundaments oder Streifenfundamentes berücksichtigt werden. Die Eingaben unterscheiden sich wie folgt:


Knoten-Zwangsverformung
Die Knoten-Zwangsverformung ist einem in Richtung der Verformung gelagerten Knoten zuzuweisen.

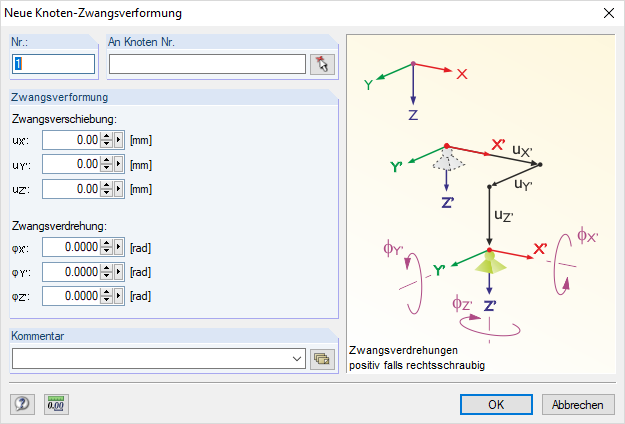

Die Zwangsverschiebung kann dabei auf das Knotenlager-Achsensystem in Richtung uX' / uY' / uZ' sowie als Zwangsverdrehung φX' / φY' / φZ' berücksichtigt werden (siehe Bild 1).

Linien-Zwangsverschiebungen

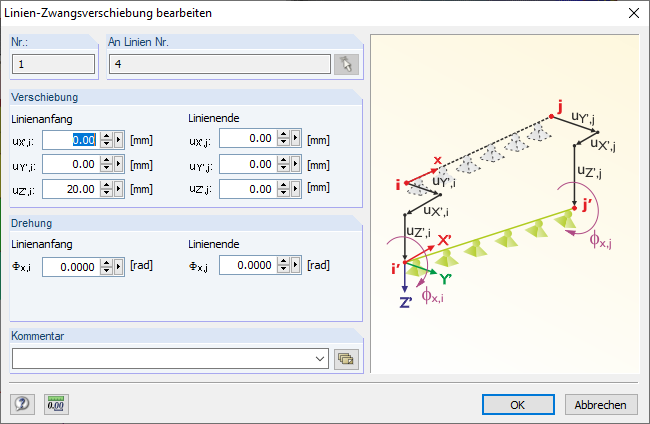

Auch bei Linien-Zwangsverschiebungen müssen die Auflager in Richtung der Verschiebung gehalten sein. Die Linien-Zwangsverschiebung wird auf das Linienlager-Achsensystem in Richtung uX' / uY' / uZ' sowie als Zwangsverdrehung φX' bezogen (siehe Bild 2).


Schlüsselwörter

Stützensenkung Senkung Stütze Zwangsverformung Lagersenkung
