1. agosto 2019

003388

Estructuras de madera

Eurocódigo 5

¿Qué combinaciones de resultados puedo calcular con el programa RF-/TIMBER Pro y a qué debo prestar atención?

Respuesta

En general, se pueden calcular todas las combinaciones de resultados con el programa RF-/TIMBER Pro. Sin embargo, hay una característica especial en la construcción de madera, que la combinación de cargas determinante no es la combinación con los mayores esfuerzos internos debido a la clase de duración de carga (CDC).

En el caso de las combinaciones de resultados, es necesario distinguir entre 4 tipos básicos de combinaciones.

Superposición constante y aditiva (+/-) de todas las acciones.
Acciones diferentes en superposición permanente o variable, pero aditiva (+/-).
Todas las acciones permanentes se superponen con "o".
Todas las acciones son variables, pero se superponen con "o".

Respecto a esto, hay una característica especial de la combinación desde el módulo adicional RF-/DYNAM Pro. En este caso, los resultados se superponen constantemente y se cuadran adicionalmente. Sin embargo, estas combinaciones son entonces comparables con la tercera combinación mencionada anteriormente.

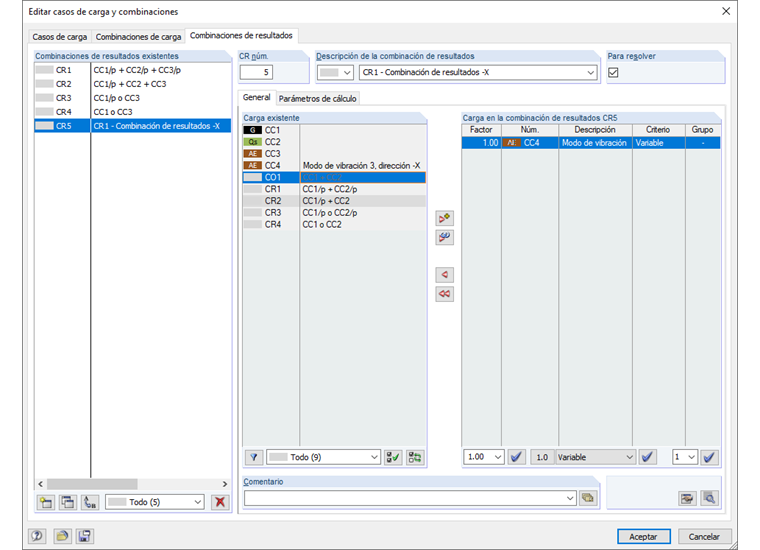

Los resultados utilizados en TIMBER Pro para cada combinación de resultados.

En el archivo adjunto se utiliza el momento máximo. Se tiene en cuenta el CDC "corto" correctamente.
En el ejemplo simple, el momento se considera correcto. No obstante, se puede considerar incorrecto un momento en el apoyo de la viga continua. El CDC en la CR2 se considera como "permanente" por defecto. Por lo tanto, el cálculo es muy ineficaz y, en este caso se debe cambiar (ver figura 02). Sin embargo, "permanente" podría ser correcto para la viga continua mencionada anteriormente.
En el caso de RC3 y RC4, hay una evaluación pura de resultados, que es posible en todos los módulos de cálculo.
