Welche Ergebniskombinationen kann ich mit dem Programm RF-/HOLZ Pro bemessen und worauf sollte ich hierbei achten?

Antwort

Generell sind alle Ergebniskombinationen mit dem Programm RF-/HOLZ Pro bemessbar. Beim Holzbau ergibt sich allerdings die Besonderheit, dass die maßgebende Lastkombination aufgrund der Klasse der Lasteinwirkungsdauer (KLED)  nicht die Kombination mit den größten Schnittgrößen ist.

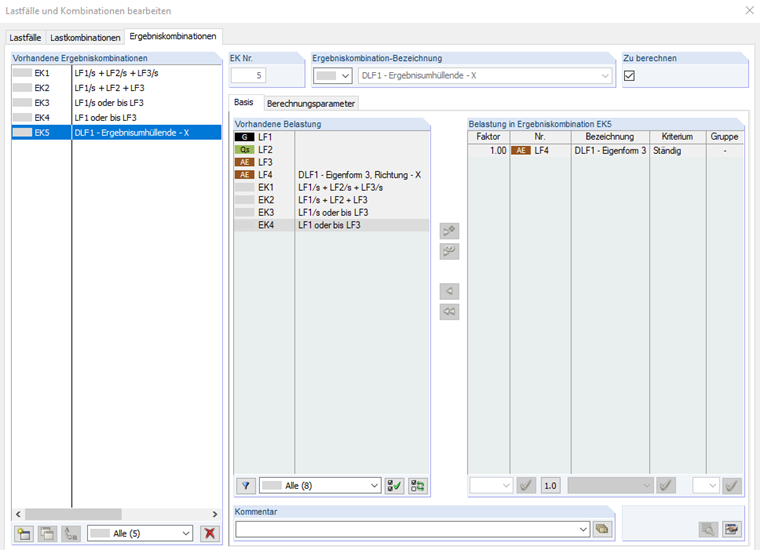

Bei den Ergebniskombinationen ist zwischen 4 grundlegenden Typen an Kombinationen zu unterscheiden.

  1. Alle Einwirkungen ständig und additiv (+/-) überlagert.
  2. Einwirkungen unterschiedlich in ständig oder veränderlich aber additiv (+/-) überlagert.
  3. Alle Einwirkungen ständig, aber mit "oder" überlagert.
  4. Alle Einwirkungen veränderlich, aber mit "oder" überlagert.
Eine Besonderheit in dem Zusammenhang besteht noch mit den Kombinationen aus dem Modul RF-/DYNAM Pro. Hier werden die Ergebnisse ständig überlagert und zusätzlich quadriert. Diese Kombinationen sind dann aber mit der 3. oben genannten Kombination vergleichbar.

Verwendete Ergebnisse in HOLZ Pro je Ergebniskombination.

  1. Maximales Moment in der angehängten Datei wird verwendet. Die KLED "Kurz" wird korrekt berücksichtigt.

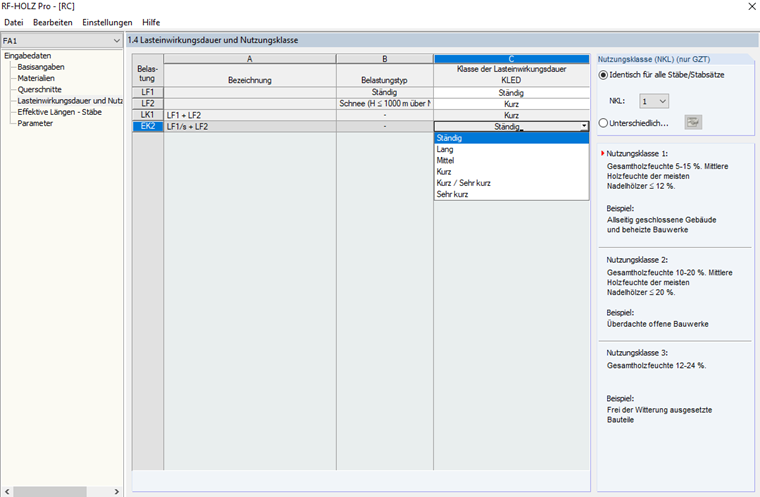

  2. Bei dem einfachen Beispiel wird das Moment korrekt berücksichtigt. Ein Stützmoment am Durchlaufträger kann aber falsch berücksichtigt werden. Die KLED in der EK2 wird standardmäßig mit "ständig" berücksichtigt. Die Bemessung wird dadurch zu unwirtschaftlich und müsste für diesen Fall umgestellt werden (Bild 2). Bei dem erwähnten Durchlaufträger könnte aber Ständig korrekt sein.
  3. Bei der EK3 und EK4 handelt es sich um eine reine Ergebnisauswertung, die in jedem Bemessungsmodul möglich ist.



Schlüsselwörter

KLED Ergebnisauswertung Ständig Kurz
