为什么在找形时膜片会收缩很多? 我得到了非常大的变形值。

回答

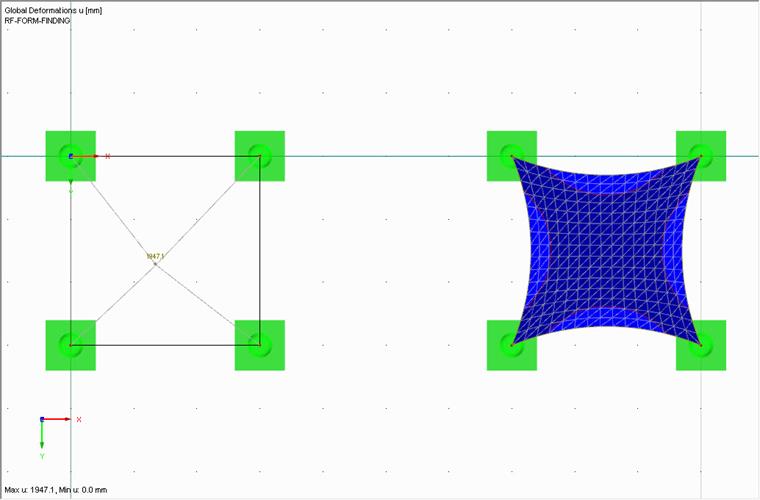

这种影响可能是由自由边缘引起的,该自由边缘在找形过程中几乎无限地变形。 在这种情况下,很难达到平衡状态。

作为找形的基础,膜的表面不应有自由边缘。 在膜片的自由边缘上必须布置电缆,其刚度例如可以基于折叠的或加固的膜片边缘条。

关键词

奇异的 雅可比矩阵 收敛
