¿Por qué la membrana se vuelve tan ajustada durante la búsqueda de forma? Obtengo valores de deformación muy grandes.

Respuesta

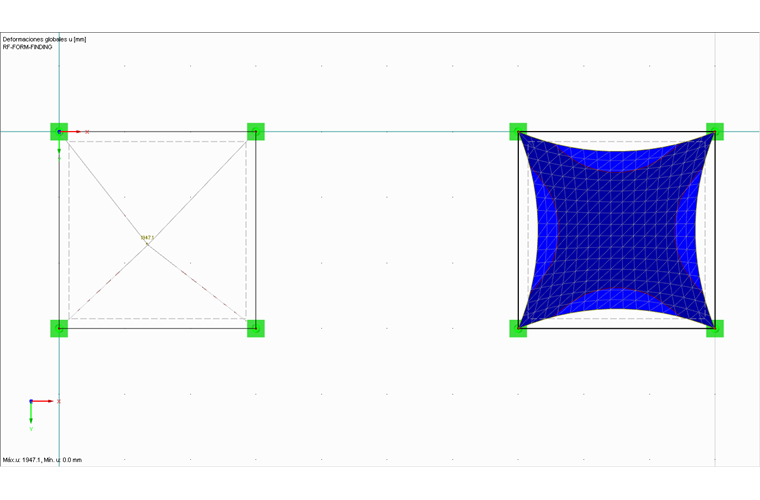

El motivo de tal efecto pueden ser los bordes libres, que se pueden deforma casi infinitamente durante la búsqueda de forma. Es difícil conseguir un estado de equilibrio.

Como base de la búsqueda de forma, no debería de haber bordes libres en la superficie de la membrana. Las cuerdas se deben disponer en los bordes libres de la membrana, cuya rigidez se puede basar, por ejemplo, en las franjas de borde plegadas o reforzadas de la membrana.

Palabras clave

Membrana Singular Matriz jacobiana Convergencia
