Pourquoi la membrane devient-elle si serrée lors de la recherche de forme? J'obtiens de très grandes valeurs de déformation.

Réponse

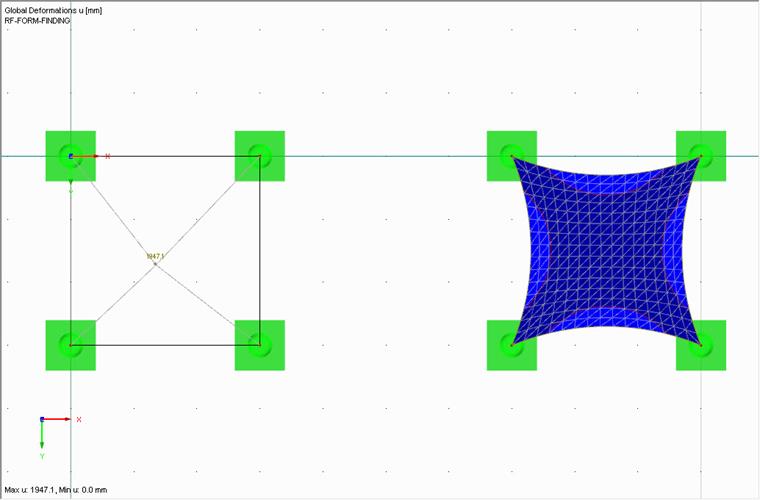

Les bords libres peuvent être la cause d'un tel effet, qui peut se déformer presque indéfiniment pendant la recherche de forme. Un état d'équilibre est difficile à atteindre.

Il ne doit pas y avoir de bord libre sur la surface de la membrane pour la recherche de forme. Les cordes doivent être disposées sur les bords libres de la membrane dont la rigidité peut être basée, par exemple, sur les bandes de bord repliées ou renforcées de la membrane.

Mots-clés

Membrane Unique Matrice de Jacobi Convergence
