Warum schnürt sich bei der Formfindung die Membran soweit ein? Ich erhalte sehr große Verformungswerte.

Antwort

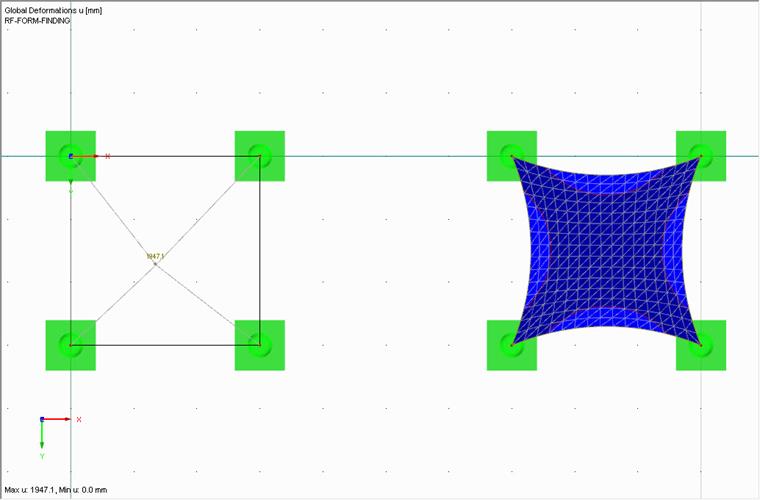

Ursache für einen solchen Effekt könnten freie Ränder sein, welche sich bei der Formfindung quasi unendlich verformen können. Ein Gleichgewichtszustand kann dabei nur schwer erreicht werden.

Als Grundlage für die Formfindung sollte es keine freien Ränder an der Membranfläche geben. An den freien Rändern der Membran sind Seile anzuordnen, deren Steifigkeit sich z.B. an den umgeschlagenen beziehungsweise verstärkten Membranrandstreifen orientieren kann.

Schlüsselwörter

Membran Singulär Jacobi-Matrix Konvergenz
