为什么在内力分布中我得到一个不连续的区域? 在剪力VEd中,剪力VEd出现突变,似乎是不合理的。

回答

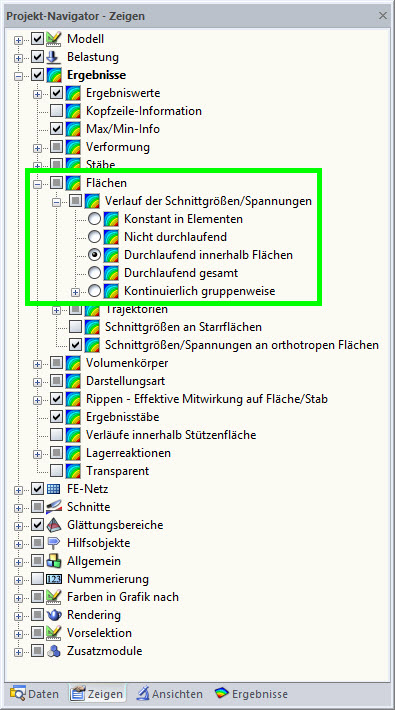

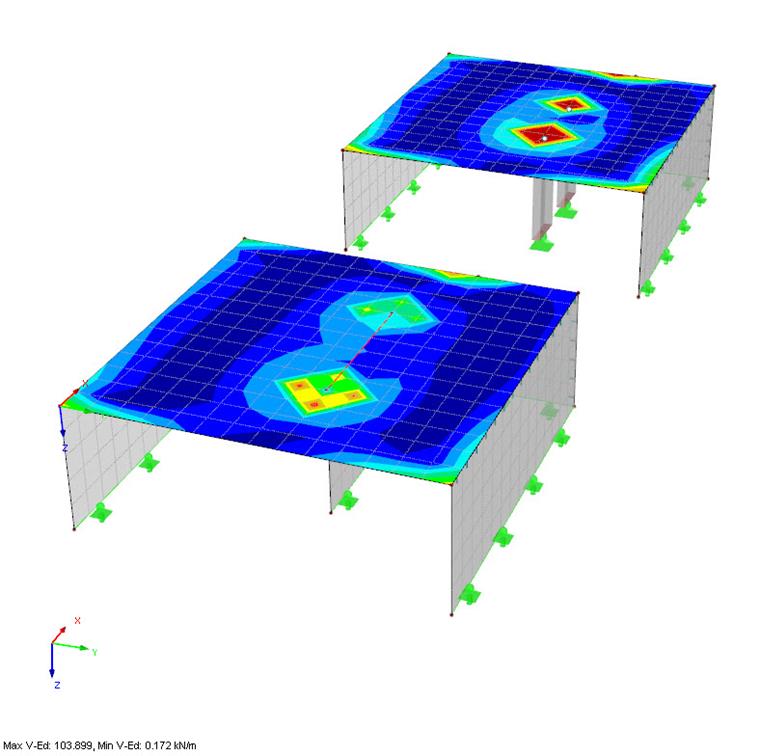

在RFEM中显示的结果面是参考平滑的内力。 在RF-CONCRETE Surfaces中的设计完全是基于在面内平滑的内力。 不能在支持的线上进行平滑处理。 这时可能会出现图01中所示的剪力分布。

关键词

内力图 不连续性 跳跃 线支座
