Risposta:

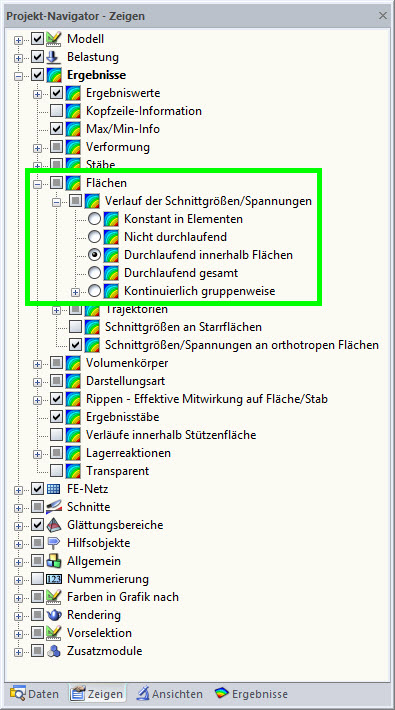

Le superfici risultanti visualizzate in RFEM si riferiscono alle forze interne smussate. Il progetto in RF ‑ CONCRETE Surfaces si basa esclusivamente sulle forze interne smussate all'interno di una superficie. L'attenuazione non viene eseguita attraverso la linea supportata. In questo contesto, può verificarsi la distribuzione della forza di taglio mostrata nell'immagine 01.
Domanda

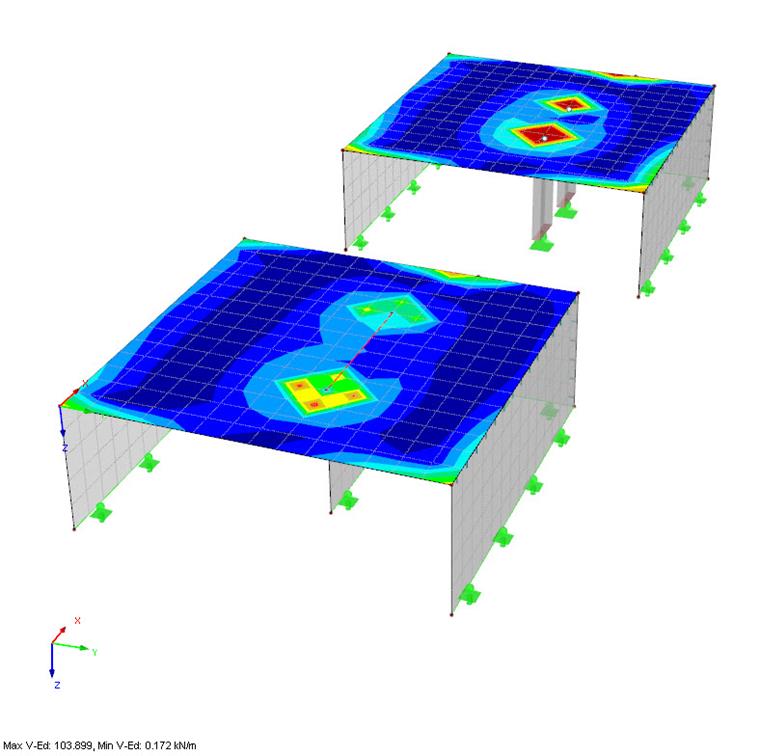

Perché ottengo un'area discontinua nella distribuzione delle forze interne? Nell'area della linea vincolata, la forza di taglio VEd mostra un salto, che non sembra essere plausibile.
