Odpověď:

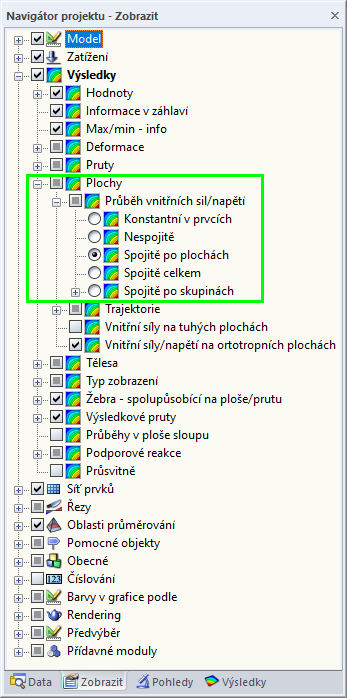

Výsledné plochy zobrazené v programu RFEM se vztahují k vyhlazeným vnitřním silám. Posouzení v RF -CONCRETE Surfaces je založeno pouze na vnitřních silách vyhlazených v ploše. Vyhlazení se neprovádí přes podporovanou linii. V této souvislosti může dojít k rozdělení posouvající síly znázorněné na Obrázku 01.
Dotaz

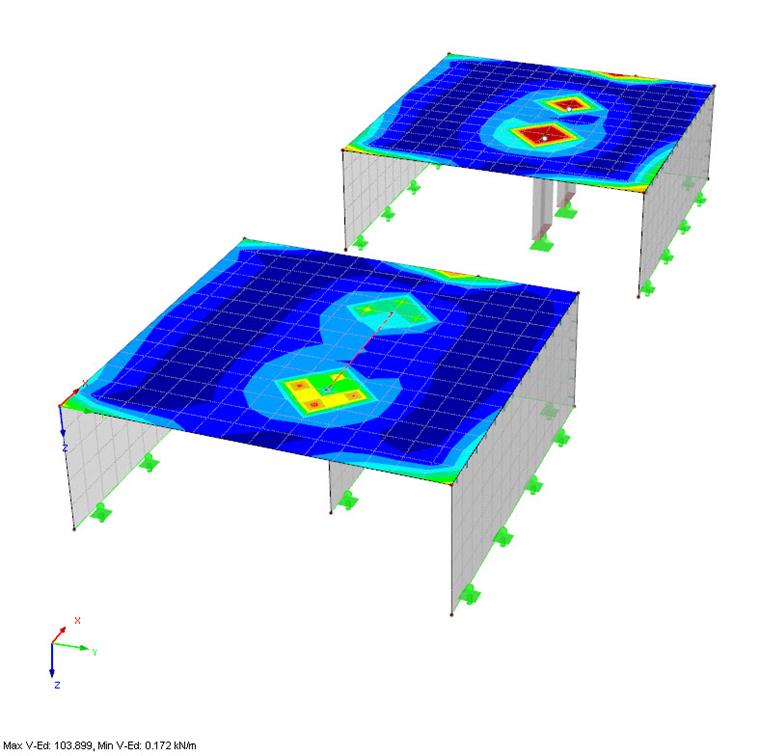

Proč dostávám nespojitou plochu v rozdělení vnitřních sil? V oblasti podepřené linie vykazuje smyková síla VEd skok, který se nejeví jako věrohodný.
