Odpowiedź:

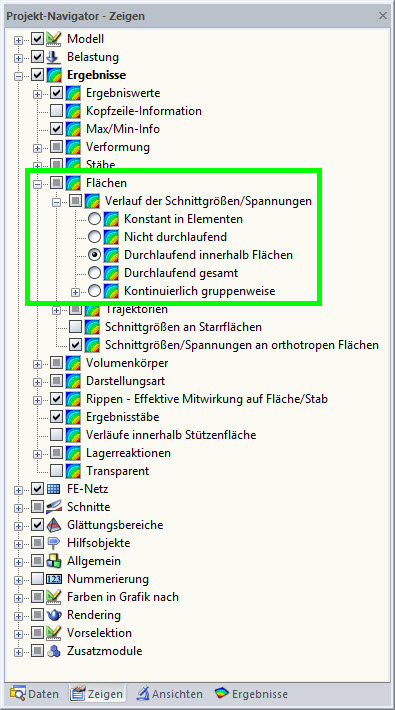

Wynikowe powierzchnie wyświetlane w programie RFEM odnoszą się do wygładzonych sił wewnętrznych. Obliczenia w RF ‑ CONCRETE Surfaces są oparte wyłącznie na siłach wewnętrznych wygładzonych w powierzchni. Wygładzanie nie jest przeprowadzane w poprzek obsługiwanej linii. W tym kontekście może wystąpić rozkład sił tnących pokazany na ilustracji 01.
Pytanie

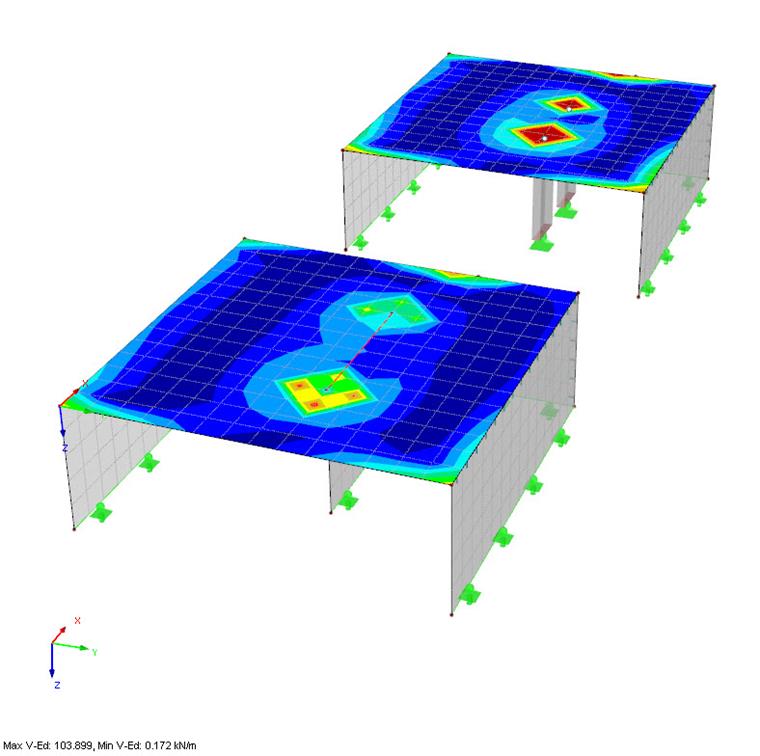

Dlaczego w rozkładzie sił wewnętrznych pojawia się nieciągły obszar? W obszarze podpartej linii siła tnąca VEd wykazuje skok, który nie wydaje się być prawdopodobny.
Czy mają Państwo jakieś pytania?
Długość: 02:50:31 min
Długość: 02:48:58 min
Baza informacji
Długość: 00:00:47 min
Długość: 00:00:55 min
Długość: 00:00:48 min
Długość: 00:00:53 min
Długość: 00:01:01 min
Długość: 00:00:41 min
Zgodnie z wytycznymi DAfStb z broszury 631, Rozdział 2.4, sposób pracy płyt stropowych zmienia się, jeżeli ciągłość podparcia liniowego zostanie zakłócona przez wprowadzenie otworów w ścianach nośnych. W zależności od długości otworu i grubości płyty stropowej, konieczne jest przeprowadzenie dodatkowej analizy stropu w rejonie otworu.
Jeżeli żebro w stropie jest elementem konstrukcji obliczanej nieliniowo lub jest sztywno zamocowane w ścianach dochodzących, do jego modelowania należy użyć powierzchni zamiast pręta. Aby żebro nadal mogło być zaprojektowane jako element prętowy, należy zdefiniować belkę wynikową o prawidłowym mimośrodzie, która pozwala odczytać siły wewnętrzne w powłoce jako siły wewnętrzne dla równoważnego pręta.
Menadżer projektów jest instalowany domyślnie podczas instalacji programów RFEM oraz RSTAB i ułatwia zarządzanie wszystkimi projektami oraz plikami obliczeniowymi. W Menadżerze projektów można połączyć kilka różnych projektów, dzięki czemu użytkownik ma wygodny i przejrzysty podgląd plików programu. Obie metody mają różne cechy i mogą być mniej lub bardziej odpowiednie w zależności od okoliczności. W tym artykule przedstawiono przegląd dwóch metod obliczeniowych.
Obliczenia ze względu na zmęczenie zgodnie z EN 1992-1-1 należy przeprowadzać w przypadku elementów konstrukcyjnych, które są poddane działaniu dużych zakresów naprężeń i/lub wielu zmianom obciążenia. W takim przypadku obliczenia dla betonu i zbrojenia są przeprowadzane osobno. Dostępne są dwie alternatywne metody obliczeniowe.
Masz indywidualne przekroje słupów lub ścianki ustawione pod kątem, a potrzebujesz obliczeń na przebicie?
Nie ma problemu. W programie RFEM 6 można przeprowadzać obliczenia na przebicie nie tylko dla przekrojów prostokątnych i okrągłych, ale także dla dowolnego kształtu przekroju.
Rozszerzenie Projektowanie konstrukcji betonowych umożliwia przeprowadzenie uproszczonych obliczeń odporności ogniowej według EN 1992-1-2 dla słupów (Przekrój 5.3.2) i belek (Sekcja 5.6).
W przypadku uproszczonych obliczeń odporności ogniowej dostępne są następujące metody weryfikacji:
- Słupy: Minimalne wymiary przekroju prostokątnego i okrągłego wg tabeli 5.2a oraz równania 5.7 do obliczania czasu ekspozycji pożarowej
- Belki: Minimalne wymiary i odległości między środkami zgodnie z Tabelą 5.5 i Tabelą 5.6
Siły wewnętrzne do obliczeń odporności ogniowej można wyznaczyć przy użyciu dwóch metod.
- 1: W tym przypadku siły wewnętrzne z wyjątkowej sytuacji obliczeniowej są bezpośrednio uwzględniane w obliczeniach.
- 2: Siły wewnętrzne z obliczeń w temperaturze normalnej są redukowane za pomocą współczynnika Eta,fi (ηfi) i są następnie wykorzystywane do obliczeń odporności ogniowej.
Ponadto istnieje możliwość modyfikacji rozstawu osi zgodnie z równ. 5.5.
Rozszerzenie Projektowanie konstrukcji betonowych umożliwia wymiarowanie prętów i powierzchni ze względu na zmęczenie zgodnie z EN 1992-1-1, rozdział 6.8.
W przypadku obliczeń zmęczenia można opcjonalnie wybrać dwie metody lub poziomy obliczeniowe w konfiguracjach obliczeniowych:
- Poziom obliczeniowy 1: Obliczenia uproszczone wg. do 6.8.6 i 6.8.7(2) Kryterium uproszczone jest stosowane dla częstych kombinacji oddziaływań zgodnie z EN 1992-1-1, rozdział 6.8.6 (2) oraz EN 1990, równ. (6.15b) wraz z obciążeniami od ruchu drogowego w stanie użytkowalności. Dla stali zbrojeniowej sprawdzany jest maksymalny zakres naprężeń zgodnie z 6.8.6. Naprężenie ściskające w betonie jest określane za pomocą górnego i dolnego dopuszczalnego naprężenia zgodnie z 6.8.7(2).
- Poziom analizy 2: Obliczanie równoważnego naprężenia niszczącego zgodnie z 6.8.5 i 6.8.7(1) (uproszczone obliczenia na zmęczenie): Obliczenia z wykorzystaniem zakresów równoważnych naprężeń niszczących są przeprowadzane dla kombinacji zmęczeniowych, zgodnie z EN 1992-1-1, rozdział 6.8.3, równ. (6.69) o specyficznie zdefiniowanym oddziaływaniu cyklicznym Qfat .
W rozszerzeniu Projektowanie konstrukcji betonowych można przeprowadzać obliczenia sejsmiczne dla prętów żelbetowych zgodnie z EC 8. Są to między innymi następujące funkcje:
- Konfiguracje obliczeń sejsmicznych
- Rozróżnianie klas ciągliwości DCL, DCM, DCH
- Możliwość przeniesienia współczynnika odpowiedzi z analizy dynamicznej
- Sprawdzenie wartości granicznej współczynnika odpowiedzi
- Weryfikacja nośności dla "Wytrzymały słup - słaba belka"
- Uszczegółowienie i reguły szczególne dla współczynnika ciągliwości krzywizny
- Uszczegółowienie i reguły szczególne dla ciągliwości lokalnej
W RF ‑ CONCRETE Surfaces uzyskuję dużą ilość zbrojenia w stosunku do ramienia dźwigni, która jest prawie zerowa. Jak powstaje tak małe ramię dźwigni sił wewnętrznych?
Podczas konwersji z ręcznej definicji powierzchni zbrojenia na automatyczne rozmieszczenie zbrojenia zgodnie z Oknem 1.4, wynik obliczeń odkształceń różni się, mimo że zbrojenie podstawowe nie zostało zmodyfikowane. Jaki jest powód tej zmiany?
Dlaczego w rozkładzie sił wewnętrznych pojawia się nieciągły obszar? W obszarze podpartej linii siła tnąca VEd wykazuje skok, który nie wydaje się być prawdopodobny.
Inne wyniki uzyskam, porównując analizę odkształceń w module dodatkowym RF ‑ CONCRETE i innym programie obliczeniowym. Jaki może być tego powód?
Czy w programie RFEM można projektować płyty żebrowane dwukierunkowe, płyty żebrowane jednokierunkowe lub płyty kanałowe?
Określając siły wewnętrzne w programie RFEM, otrzymuję osiowe siły ściskające, które nie powstają w wyniku obliczeń sił wewnętrznych w RF-CONCRETE Surfaces. Dlaczego, jaki jest powód?
