我使用RF- / DYNAM Pro附加模块来生成地震荷载的调节结果组合。 设计各个部件的下一步是什么?

回答

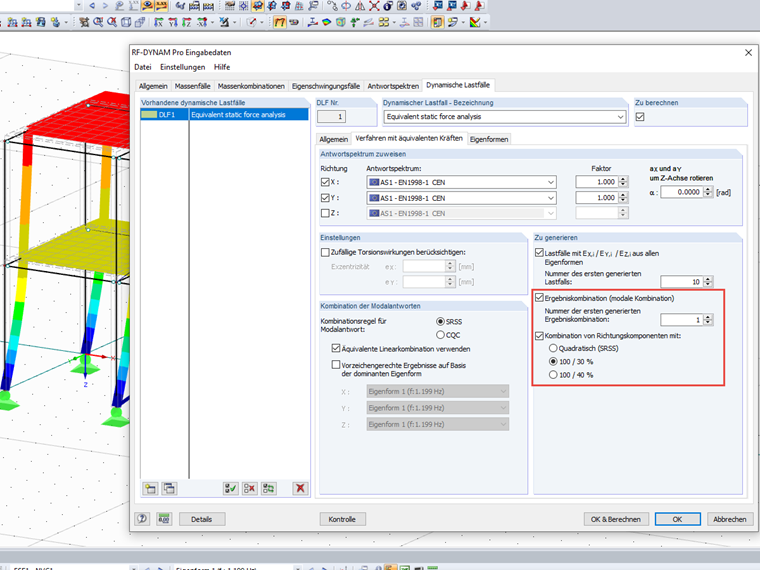

使用等效荷载和强迫振动附加模块,您可以创建包含地震荷载组合的结果组合。 使用它们进行设计,必须根据不寻常的组合进一步组合。 例如, 在EN 1990条款6.4.3.4中:

${\mathrm E}_{\mathrm d}\;=\;\underset{}{\sum_{}^{}\;{\mathrm G}_{\mathrm k,\mathrm j}\;+\;\mathrm P\;+\;{\mathrm A}_{\mathrm{Ed}}\;+\;}\overset{}{\underset{}{\sum{\mathrm\psi}_{2,\mathrm i}\;{\mathrm Q}_{\mathrm k,\mathrm i}}}$

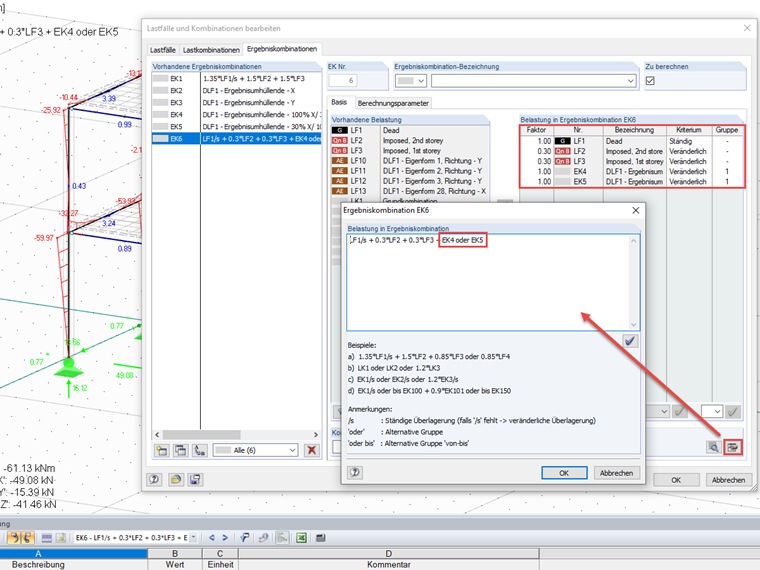

在RFEM中需要手动定义这种不寻常的组合。 确保(使用100/30%规则的方向组合)必须在模块“或”条件下添加RF- / DYNAM Pro创建的结果组合。 这种组合可以在图02中看出。

这种不寻常的组合可以用于进一步的设计。 可以计算内力,也可以在设计模块中导入和计算该组合。

关键词

地震 验算 结果组合 偶然
