He utilizado el módulo adicional RF-/DYNAM Pro para generar las combinaciones de resultado determinantes de las cargas sísmicas. ¿Cuál es la siguiente forma de realizar un cálculo de los componentes individuales?

Respuesta

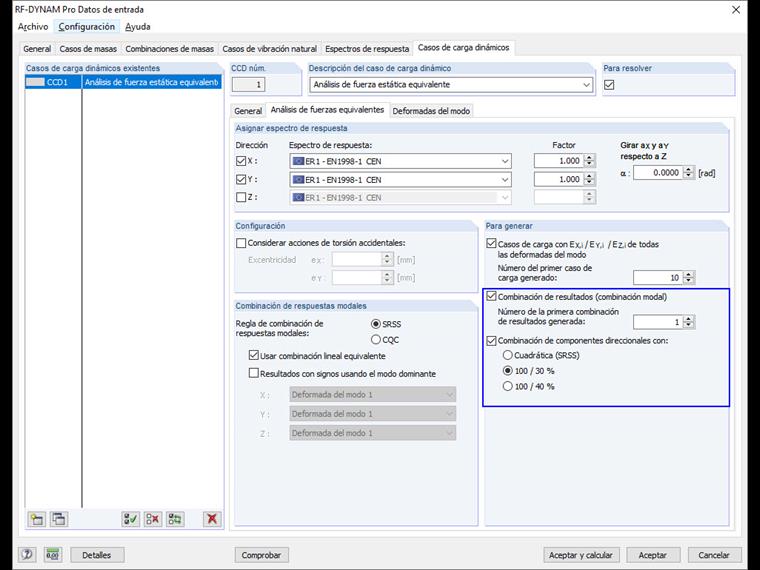

Con los módulos adicionales Equivalent Loads y Vibrations puede crear combinaciones de resultados que contengan las combinaciones de las cargas sísmicas determinantes. Para realizar un cálculo con ellas, se deben combinar más según la combinación extraordinaria. Esta combinación se define, por ejemplo, en EN 1990 Art. 6.4.3.4:

${\mathrm E}_{\mathrm d}\;=\;\underset{}{\sum_{}^{}\;{\mathrm G}_{\mathrm k,\mathrm j}\;+\;\mathrm P\;+\;{\mathrm A}_{\mathrm{Ed}}\;+\;}\overset{}{\underset{}{\sum{\mathrm\psi}_{2,\mathrm i}\;{\mathrm Q}_{\mathrm k,\mathrm i}}}$

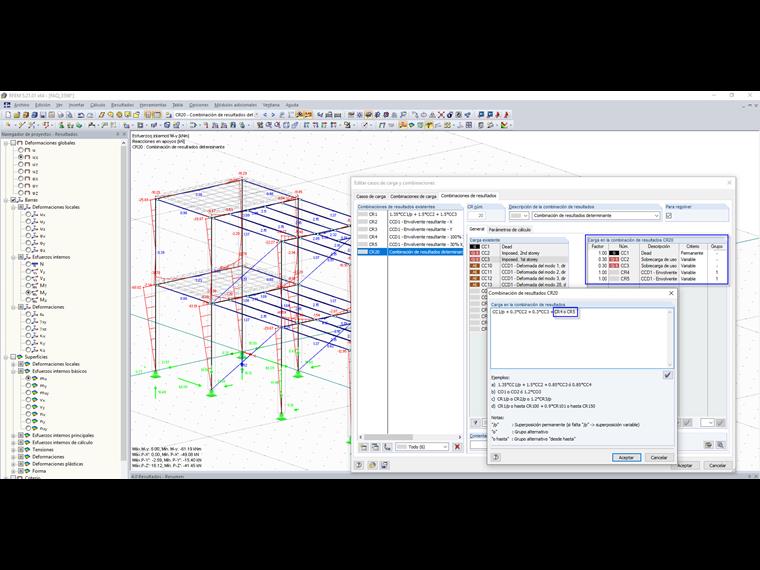

Esta combinación accidental se debe definir manualmente en RFEM. Asegúrese de que (para una combinación de direcciones con la regla 100/30%), se deben agregar ambas combinaciones de resultados creadas de RF-/DYNAM Pro con la condición "O". Tal combinación se puede ver en la figura 02.

Esta combinación accidental se puede usar para un futuro cálculo. Es posible evaluar los esfuerzos internos determinantes, así como importar y calcular esta combinación , en los módulos de cálculo.

Palabras clave

Acciones sísmicas Cálculo Combinación de resultados Accidental
