Nechal/a jsem v přídavném modulu RF-/DYNAM Pro vygenerovat rozhodující kombinace výsledků seizmických zatížení. Jaký je další postup, pokud se mají posoudit jednotlivé konstrukční prvky?

Odpověď

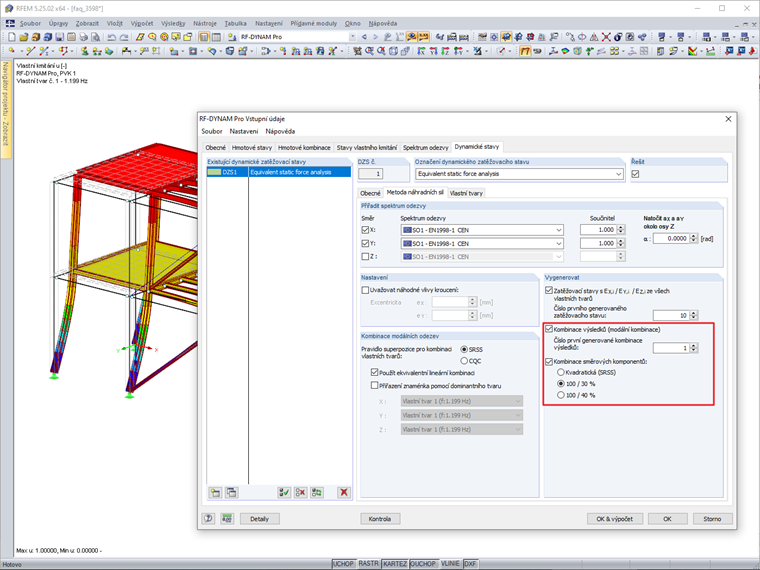

Přídavné moduly Equivalent Loads a Forced Vibrations umožňují vytvářet kombinace výsledků, které obsahují rozhodující kombinace seizmických zatížení. Pro posouzení je dále třeba tyto kombinace vložit do kombinací zatížení pro mimořádné návrhové situace. Taková kombinace je definována například

${\mathrm E}_{\mathrm d}\;=\;\underset{}{\sum_{}^{}\;{\mathrm G}_{\mathrm k,\mathrm j}\;+\;\mathrm P\;+\;{\mathrm A}_{\mathrm{Ed}}\;+\;}\overset{}{\underset{}{\sum{\mathrm\psi}_{2,\mathrm i}\;{\mathrm Q}_{\mathrm k,\mathrm i}}}$

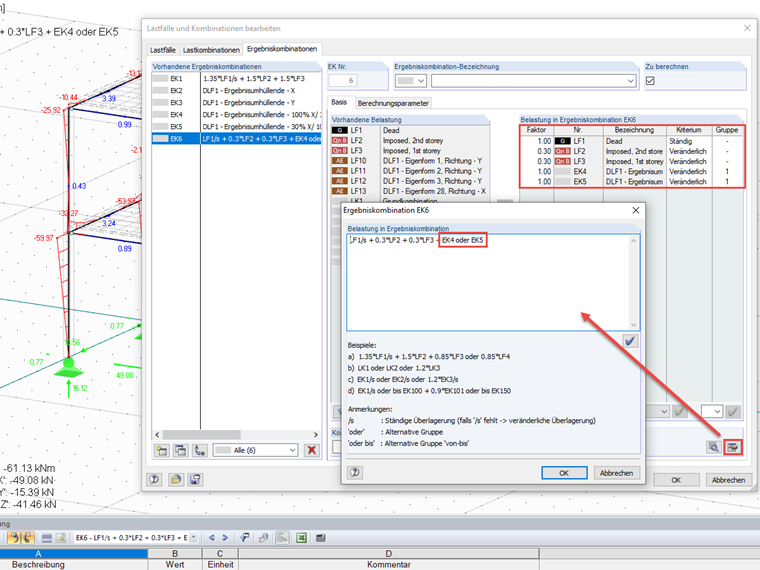

Tuto mimořádnou kombinaci je třeba v programu RFEM zadat ručně. Je třeba dát pozor na to, aby se (u kombinace směrů při zohlednění pravidla 100/30%) uvažovaly první dvě vytvořené kombinace výsledků z modulu RF-/DYNAM Pro s kritériem „Nebo“. Takovou kombinaci vidíme na obr. 02.

Tuto mimořádnou kombinaci pak lze použít pro další posouzení. Máme možnost vyhodnotit rozhodující vnitřní síly nebo také importovat tuto kombinaci do návrhových modulů a provést v nich výpočet.

Klíčová slova

Seizmické účinky Posouzení Kombinace výsledků Mimořádná

Literatura

[1]   Manuál RF-DYNAM Pro. Tiefenbach: Dlubal Software, říjen 2018.
