Imperfektionsberücksichtigung bei Theorie I. Ordnung

Wieso werden in RFEM und RSTAB bei der Berechnung nach Theorie I. Ordnung Imperfektionen berücksichtigt, obwohl definitionsgemäß nach Theorie I. Ordnung keine Bauteilverformungen betrachtet werden?

回复:

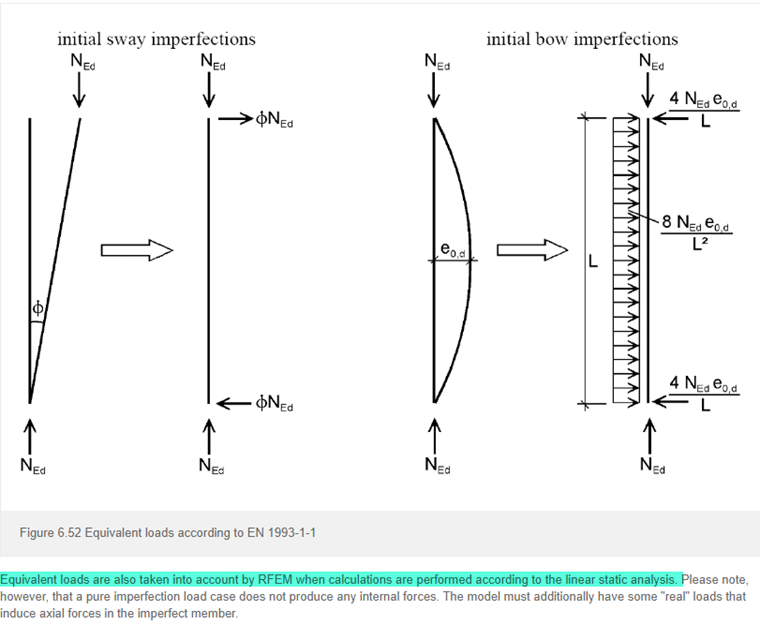

通常，缺陷指的是由于结构在生产过程中的不完整性或与理想形状的偏差。 Es gibt verschiedene Arten die Imperfektion zu simulieren. In RSTAB und RFEM werden Imperfektionen als Ersatzlasten abgebildet. Die Definition der Ersatzlasten ist in Bild 01 dargestellt und stammt aus [1]. Selbiges wird im EC3 beschrieben [2]. Da es sich also um Ersatzlasten handelt, welche abhängig von der Normalkraft sind, werden diese auch bei einer Berechnung nach Theorie I. Ordnung berücksichtigt.

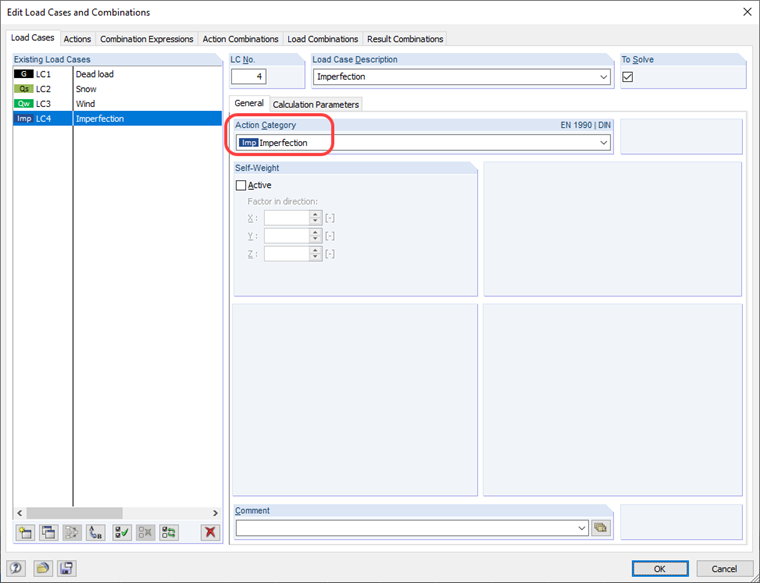

Es empfiehlt sich, Belastungen und Imperfektionen in getrennten Lastfällen zu verwalten. Diese können in Lastkombinationen in geeigneter Weise miteinander kombiniert werden. Lastfälle mit reinen Imperfektionslasten sind bei den Lastfall-Basisangaben (siehe Bild 02) als Einwirkungstyp "Imperfektion" zu klassifizieren.

FAQ 004193
ZH | 国旗 常见问题和解答 (FAQ)
[ZH] FAQ 004193 | 为什么在RFEM和RSTAB中计算缺陷时要考虑...
等效荷载规范
等效荷载规范
作用类别详细说明
作用类别详细说明
作者

Rehm 先生负责木结构产品的开发，并提供技术支持。

链接
参考
  1. Dlubal 软件。 (2018)。 RFEM 手册. Tiefenbach, März 2020.
  2. 德国规范(1993)。欧洲规范 3： Bemessung und Konstruktion von Stahlbauten − Teil 1-1: Allgemeine Bemessungsregeln und Regeln für den Hochbau. Beuth Verlag GmbH, Berlin, 2010
