6. noviembre 2019

004193

Gerhard Rehm

Resultados

RFEM

RSTAB

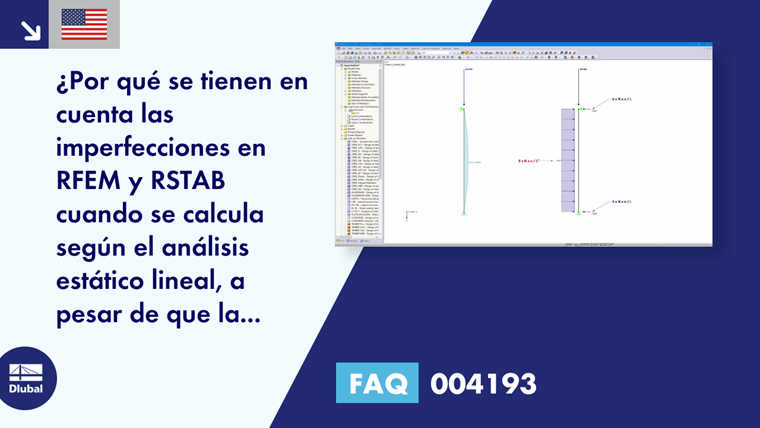

¿Por qué se tienen en cuenta las imperfecciones en RFEM y RSTAB cuando se calcula según el análisis estático lineal a pesar de que, por definición, no se consideran las deformaciones del componente según el análisis estático lineal?

Respuesta

En general, una imperfección describe una estructura incompleta o la desviación de una forma ideal causada por la producción. Existen diferentes maneras de simular la imperfección. En RSTAB y RFEM, las imperfecciones se representan como cargas equivalentes. La definición de cargas equivalentes se muestra en la figura 01 y se toma de [1]. Lo mismo se describe en EC3 [2]. Las cargas equivalentes que dependen del esfuerzo axial, también se tienen en cuenta para un cálculo según el análisis estático lineal. Se recomienda administrar las cargas e imperfecciones en casos de carga distintos. Estas se pueden combinar entre ellas de forma apropiada en las combinaciones de carga. Los casos de carga con imperfecciones puras se deben categorizar como tipo de acción Imperfección en la base de datos para casos de carga (ver figura 02).

Palabras clave

Imperfección Análisis estático lineal Esfuerzos internos

Referencia

[1]   Manual de RFEM. Tiefenbach: Dlubal Software, marzo de 2016.
[2]   Eurocódigo 3: Proyecto de estructuras de acero - Parte 1-1: Reglas generales y reglas para edificios; EN 1993-1-1:2010-12
