Risposta:

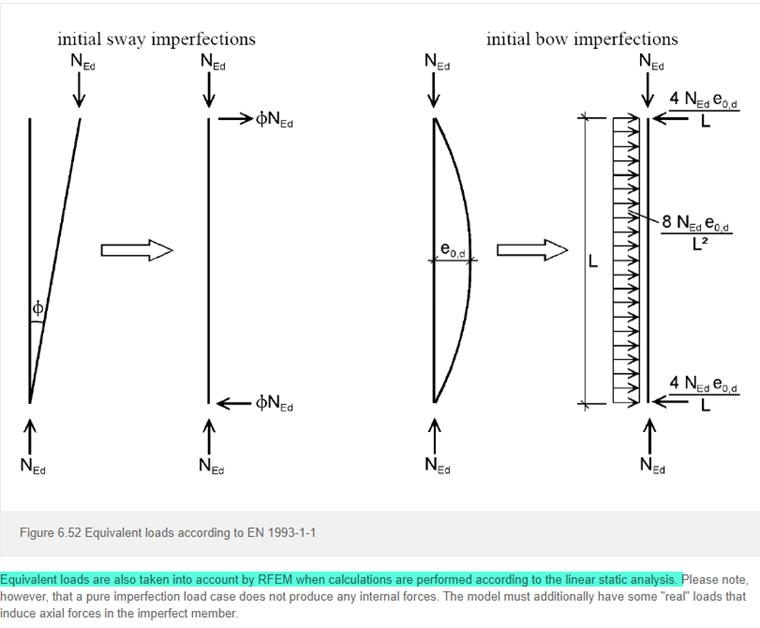

In generale, l'imperfezione descrive l'incompletezza di una struttura o la deviazione da una forma ideale causata dalla produzione. Ci sono diversi modi per simulare l'imperfezione. In RFEM e RSTAB, le imperfezioni sono modellate come carichi equivalenti. La definizione dei carichi equivalenti è mostrata nell'immagine 01 ed è presa da [1]. Lo stesso è descritto in EC 3 [2]. Poiché questi sono i carichi equivalenti che dipendono dalla forza assiale, sono anche considerati nel calcolo secondo l'analisi statica lineare. Si consiglia di gestire i carichi e le imperfezioni in casi di carico separati. Possono essere combinati in modo appropriato tra loro in combinazioni di carico. I casi di carico con imperfezioni pure devono essere classificati come tipo di azione "Imperfezione" nei Dati generali dei casi di carico (vedere la Figura 02).
