Réponse:

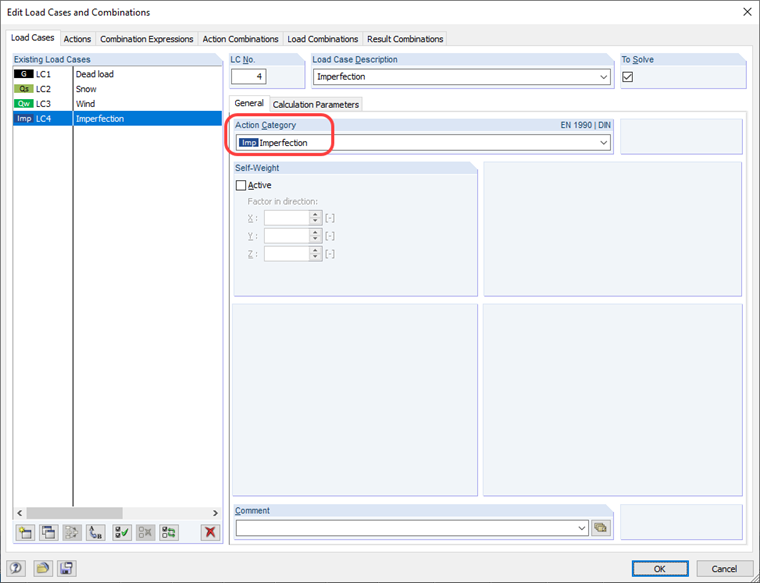

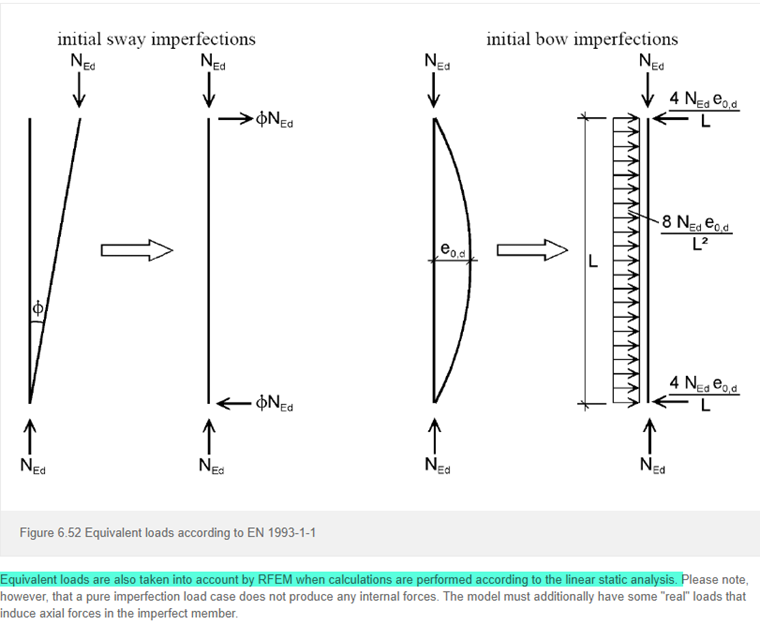

Une imperfection décrit généralement une anomalie sur une structure ou l'écart entre un composant et sa forme idéale. Il existe différentes manières de simuler une imperfection. Dans RSTAB et RFEM, les imperfections sont représentées comme des charges équivalentes. La Figure 01 de [1] donne la définition de ces charges équivalentes, décrites de la même manière dans l'EC3 [2]. Comme ces charges dépendent de l'effort normal, elles sont également considérées dans le calcul selon l'analyse du premier ordre. Il est recommandé de regrouper vous-mêmes les charges et les imperfections dans des cas de charge séparés, Ils peuvent être combinés dans des combinaisons de charges. Les cas de charge présentant des charges d'imperfection doivent être classés dans type d'action « Imperfection » dans les données générales de cas de charge (voir la Figure 02).
