Odpowiedź:

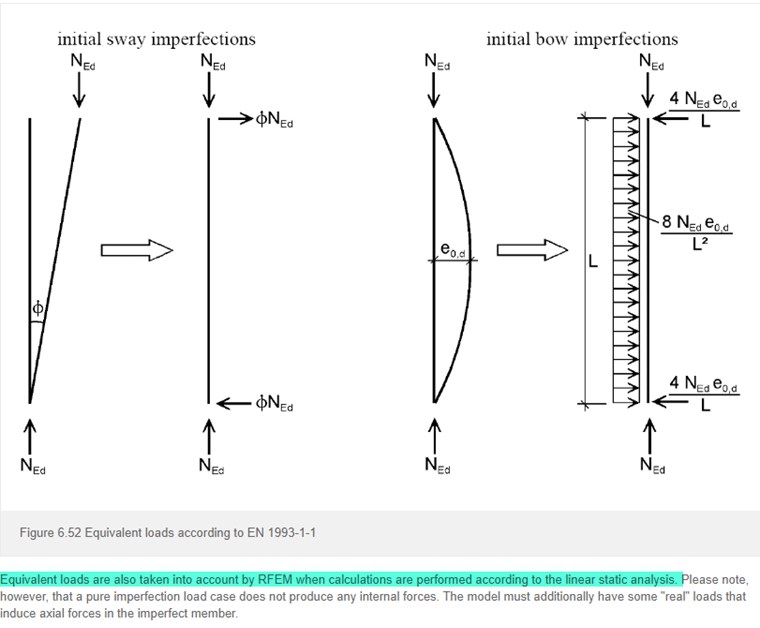

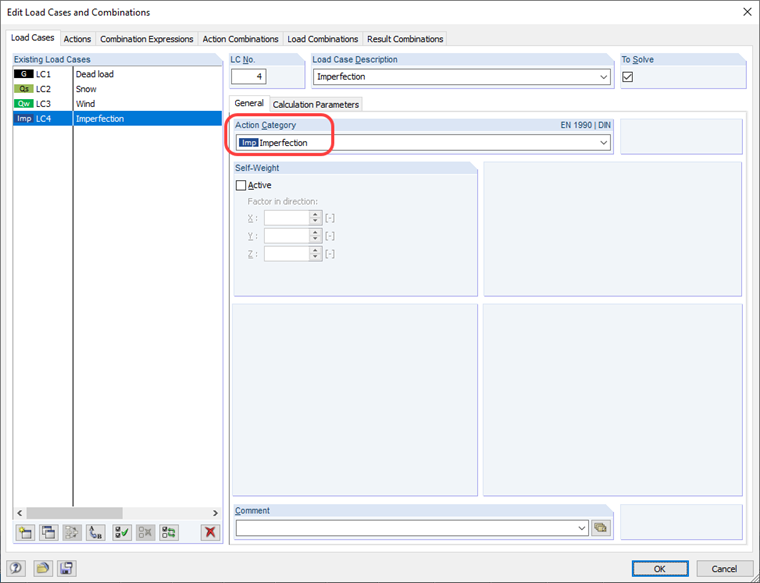

Z reguły imperfekcja opisuje niekompletność konstrukcji lub odchylenie od idealnego kształtu spowodowane produkcją. Istnieje kilka możliwości symulacji imperfekcji. W programach RFEM i RSTAB imperfekcje są modelowane jako obciążenia równoważne. Definicję obciążeń równoważnych pokazano na rysunku 01 i zaczerpnięto z [1]. To samo opisano w EC 3 [2]. Ponieważ są to obciążenia równoważne zależne od siły osiowej, są one również uwzględniane w obliczeniach zgodnie z liniową analizą statyczną. Zaleca się, by obciążenia i imperfekcje definiować w osobnych przypadkach obciążeń, które można odpowiednio łączyć ze sobą w kombinacjach obciążeń. Przypadki obciążeń z czystymi imperfekcjami należy zaklasyfikować w Danych ogólnych przypadków obciążeń jako oddziaływanie typu „Imperekcja” (patrz Rysunek 02).
