在荷载工况或荷载组合的计算参数中可以激活不同的刚度系数。 这到底是什么?

回答

刚度修改可以针对以下单元分别控制:

  • 材料
  • 截面
  • 杆件

材料

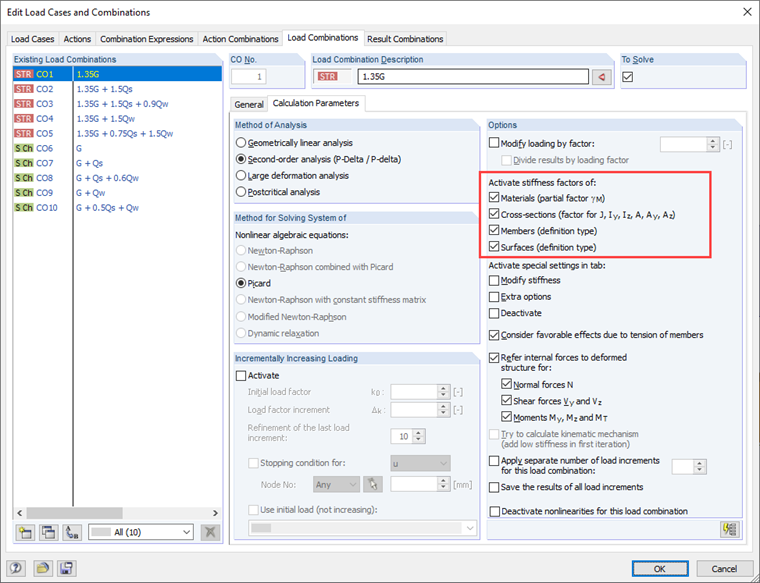

默认情况下,第一个选项“材料”仅在荷载组合中激活(见图02),因为已经设置了二阶分析。 激活该功能后,所有单元的刚度会降低材料的局部安全系数(见图03)。 这对于欧洲的木结构建筑尤其重要。 如果为标准EN 1990 + EN 1995,SIA 260 + SIA 265或DIN 1055-100 + DIN 18008选择了自动荷载组合,则默认设置会有所不同。 如果材料的局部安全系数设为1.0,则该功能是否激活无关紧要。

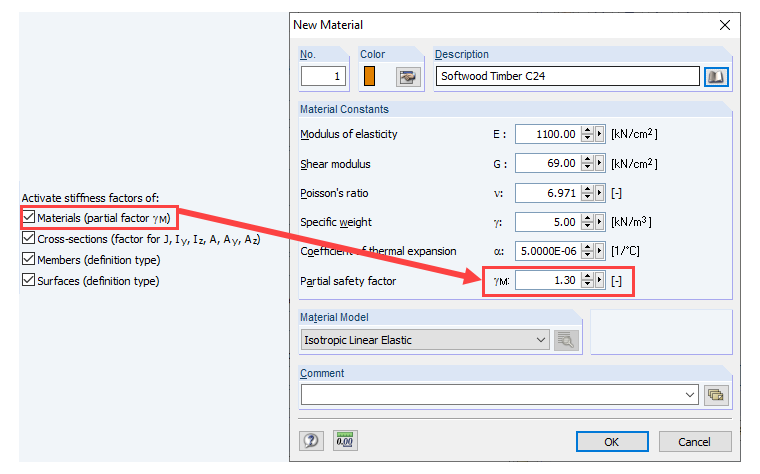

图片 03 - 通过局部安全系数γ_M减小刚度

截面

通过该选项可以控制单个截面的倍增系数。 在“编辑截面”对话框的“修改”选项卡中,可以设置惯性矩和截面面积。 这会影响截面的刚度。

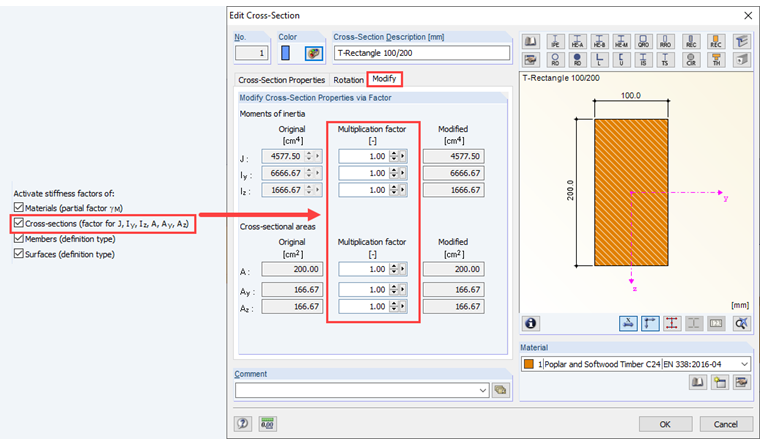

图片 04 - 考虑截面乘数

杆件

编辑杆件时,“修改刚度”对话框选项卡可用。 定义类型有很多种(见图05)。 使用“倍增系数”选项可以像截面一样修改单个杆件的刚度。

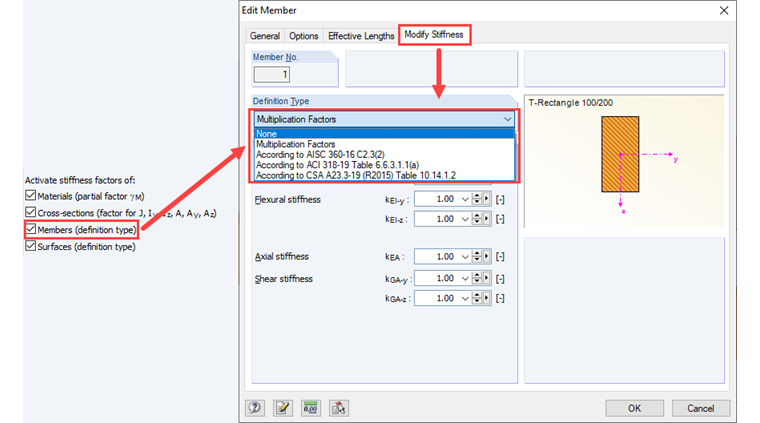

图片 05 - 杆件刚度折减

对于“标准”和“无拉伸”类型的面,可以在“编辑面”对话框的“修改刚度”选项卡中调整面的刚度。 在那里可以用一个系数修改刚度矩阵单元(与正交各向异性面一样)。

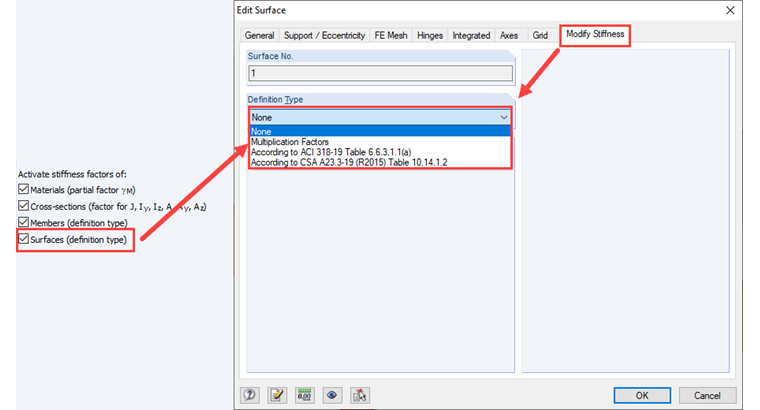

图片 06 - 面刚度折减

刚度修改的其他选项

此外,您可以在计算参数中选择该选项来专门调整其他单元的刚度(见图07)。 如果选择“修改刚度”选项,则会出现一个新的选项卡(见图08)。 除了杆件和面的刚度外,还可以分别调整支座和释放杆的刚度。

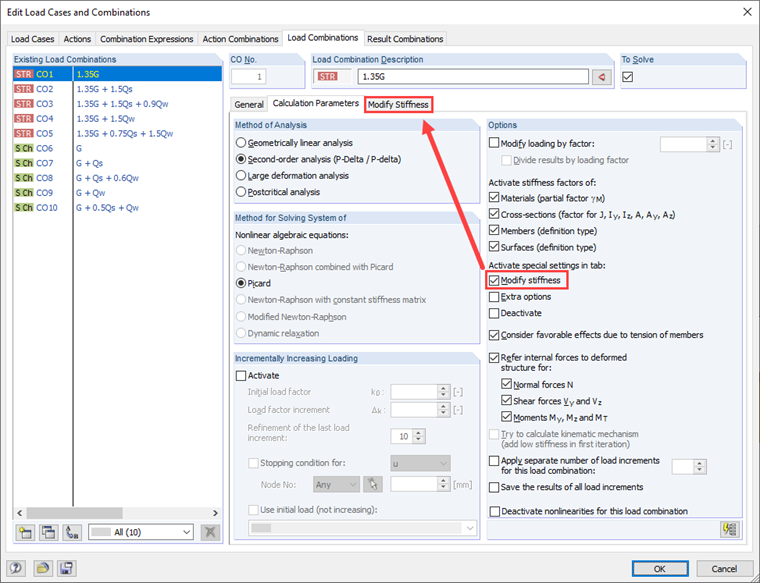

图片 07 - 刚度修改的其他选项

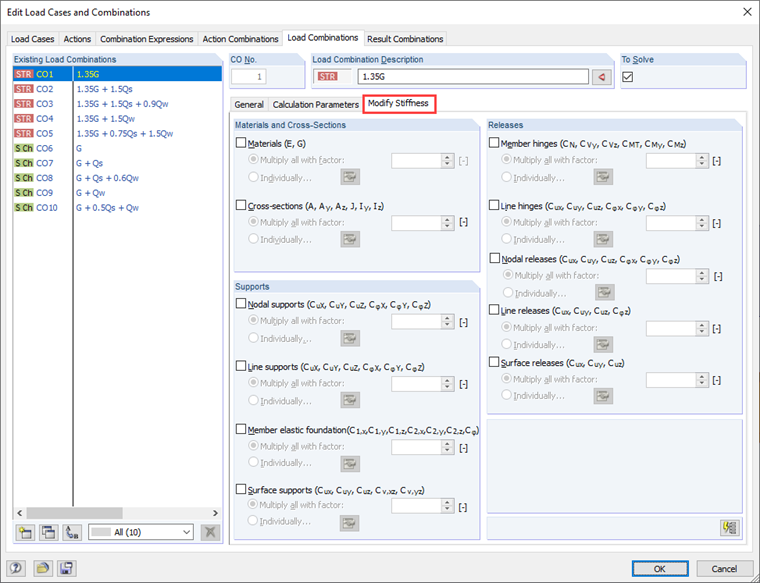

图片 08 - 修改支座和释放

各个因素的相互作用

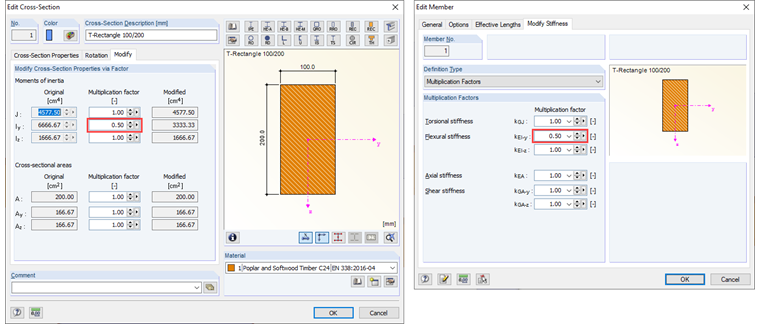

如果为一个单元定义了多个系数(例如,截面和杆件),则它们会相互相乘。 对于图09中显示的示例:

Ely,=0,5 ×0,5 ×ElyEly,=0,25 ×Ely

图片 09 - 各个因素的相互作用

刚度修改的全局控制

在全局计算参数中(见图10),可以立即取消激活上述所有选项。 在这种情况下忽略荷载工况或荷载组合计算参数中的局部设置。

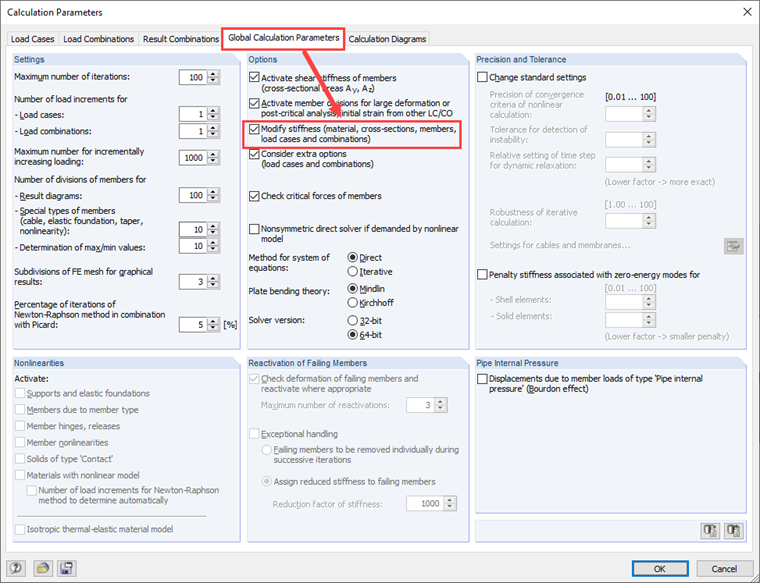

图片 10 - 刚度修改的全局控制
