Différents facteurs de rigidité peuvent être activés dans les paramètres de calcul d'un cas de charge ou d'une combinaison de charges. À quoi correspondent-ils ?

Réponse

Les modifications de rigidité peuvent être contrôlées séparément pour les éléments suivants :

  • Matériaux
  • Sections
  • Barres
  • Surfaces

Matériaux

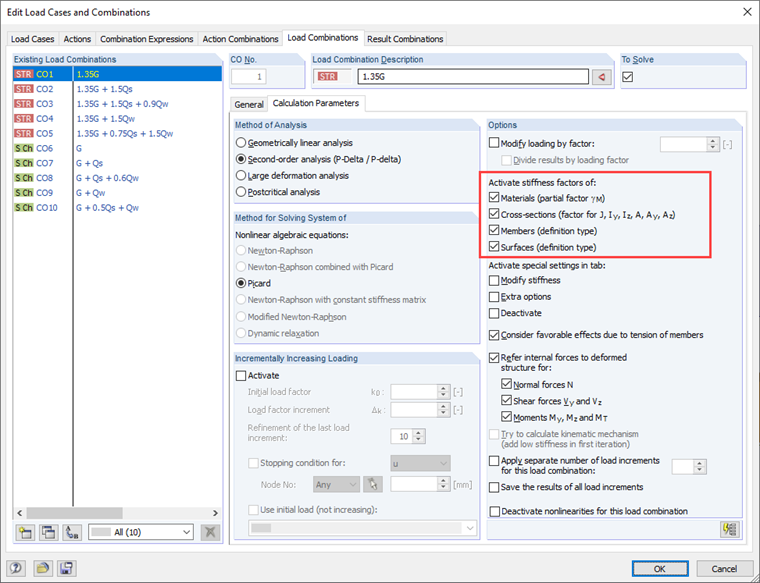

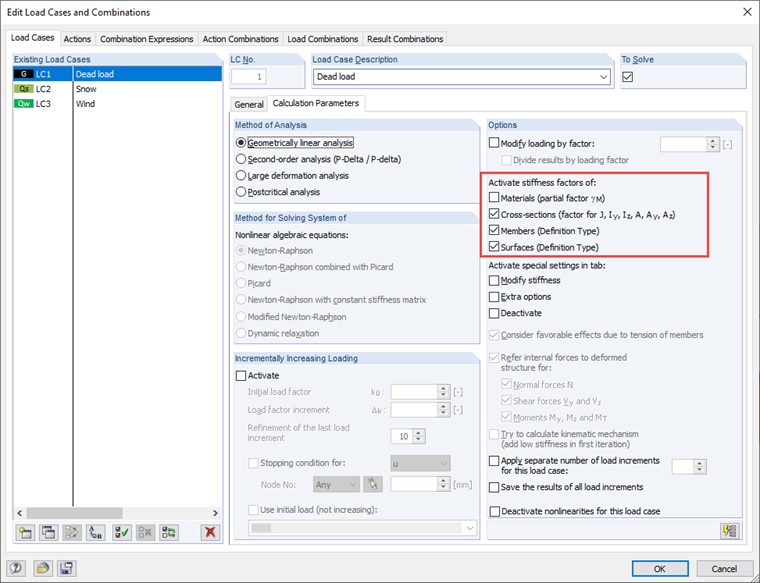

La première option « Matériaux » est activée par défaut pour les combinaisons de charges uniquement (voir la Figure 02) car l'analyse du second ordre est prédéfinie dans ce sens. Lorsque la fonction est activée, la rigidité de tous les éléments est réduite par le facteur de sécurité partiel du matériau (voir la Figure 03). Ceci est particulièrement important pour le domaine de la construction en bois en Europe. Si la combinaison automatique de charges a été sélectionnée pour les normes EN 1990 + EN 1995, SIA 260 + SIA 265 ou DIN 1055-100 + DIN 18008, les paramètres par défaut sont différents. Si le facteur de sécurité partiel du matériau est défini sur 1,0 ni l'activation ni la désactivation de cette fonction n'a d'impact.

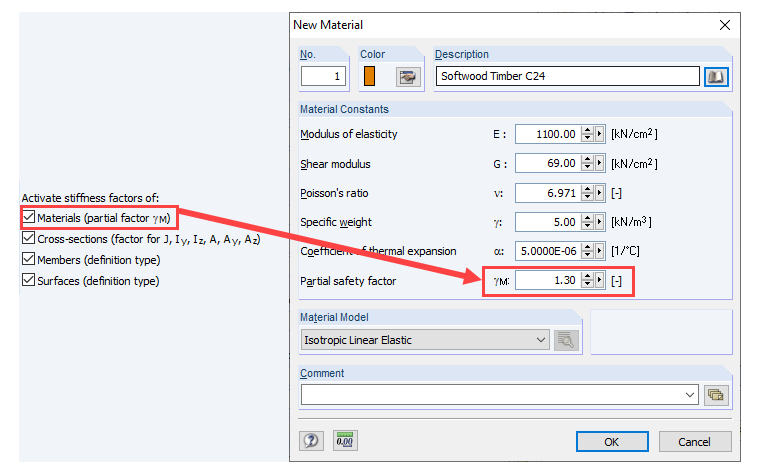

Figure 03 - Réduction de la rigidité par le facteur de sécurité partiel γ_M

Sections

Cette option permet de contrôler les facteurs de multiplication de chaque section. Dans l'onglet « Modifier » de la boîte de dialogue « Modifier la section », vous pouvez ajuster les moments d'inertie et les surfaces de la section, ce qui affecte la rigidité des sections.

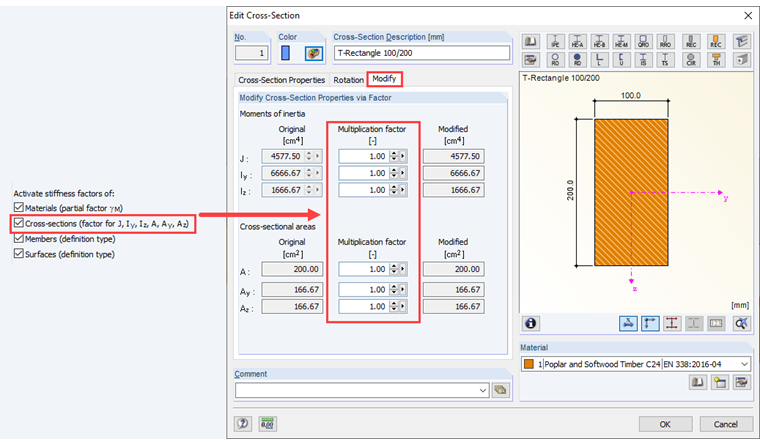

Figure 04 - Considération des facteurs de multiplication des sections

Barres

Lorsque vous modifiez une barre, vous pouvez cliquer sur l'onglet « Modifier la rigidité ». Il existe différents types de définition (voir la Figure 05). L'option « Facteurs multiplicateurs » permet de modifier la rigidité de chaque barre, de la même manière que les sections.

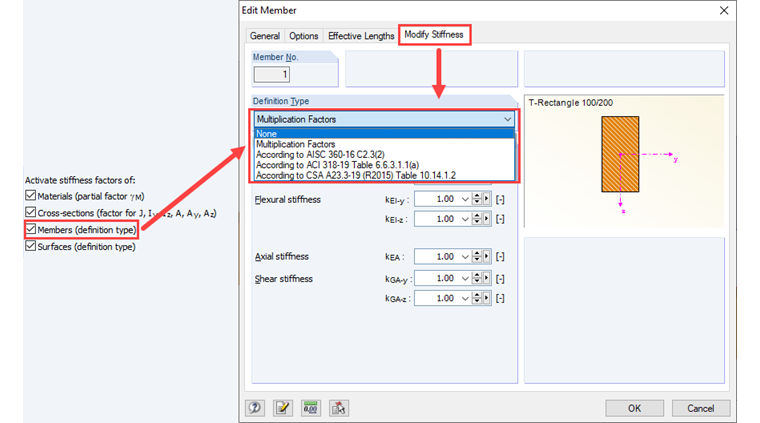

Figure 05 - Réduction de la rigidité des barres

Zones

La rigidité des surfaces de type « Standard » et « Sans traction » peut être ajustée dans l'onglet « Modifier les rigidités » de la boîte de dialogue « Modifier la surface ». Il est alors possible de modifier les éléments de la matrice de rigidité à l'aide d'un facteur (comme pour les surfaces orthotropes).

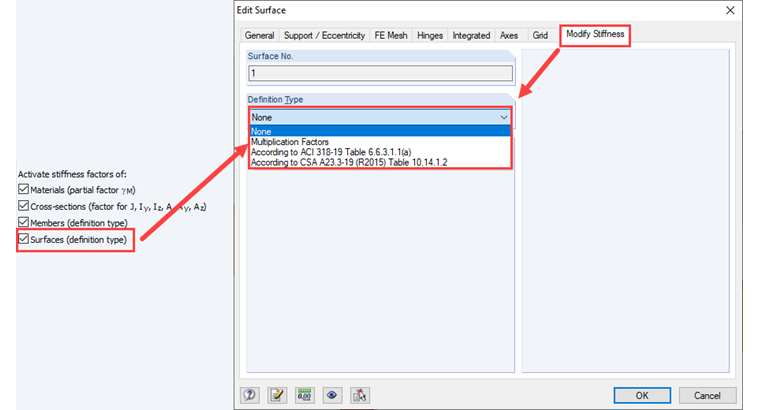

Figure 06 - Réduction de la rigidité des surfaces

Autres options de modification de la rigidité

De plus, vous pouvez sélectionner une autre option dans les paramètres de calcul pour ajuster spécifiquement les rigidités d'autres éléments (voir la Figure 07). Lorsque vous sélectionnez l'option « Modifier la rigidité », un nouvel onglet s'ouvre (voir la Figure 08). Outre les rigidités de barre et de surface, il est également possible d'ajuster les rigidités de chaque appui et articulation.

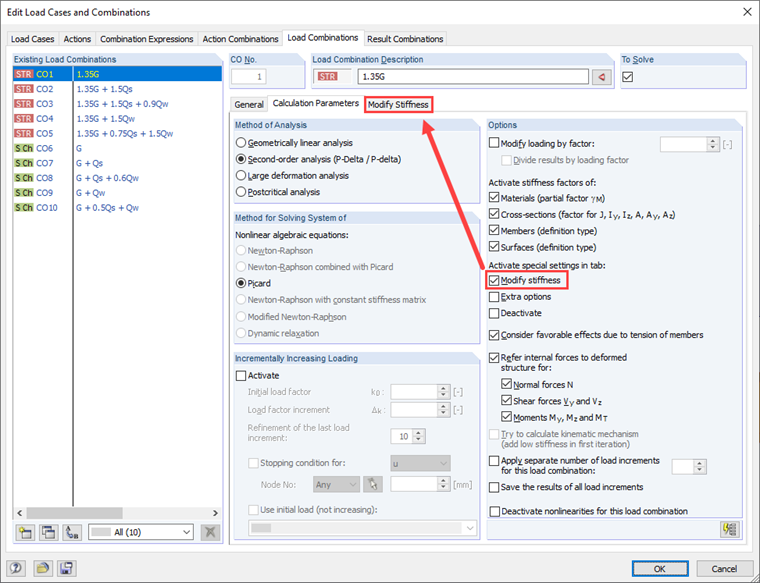

Figure 07 - Autres options de modification de la rigidité

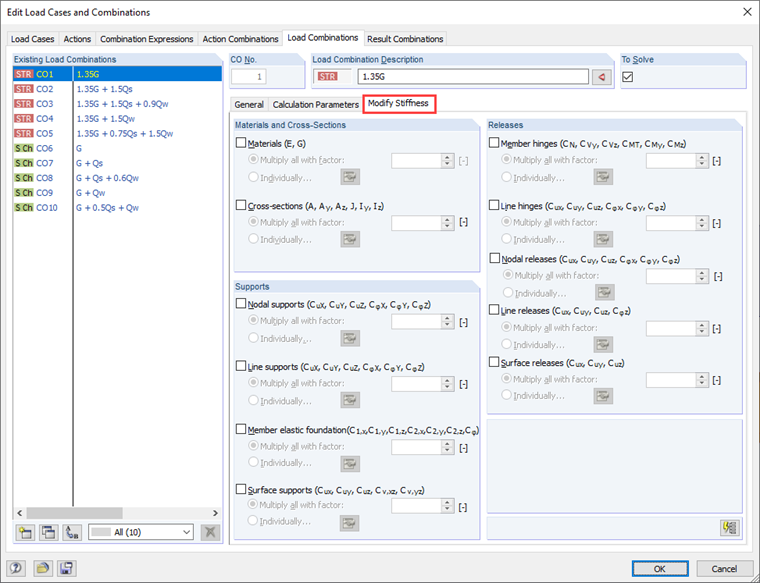

Figure 08 - Modifications des appuis et des libérations

Interactions des différents facteurs

Si plusieurs facteurs ont été définis pour un élément (section et barre, par exemple), ils se multiplient mutuellement. Dans l'exemple de la Figure 09, les résultats suivants sont obtenus :

Ely,mod=0,5 ×0,5 ×ElyEly,mod=0,25 ×ElY

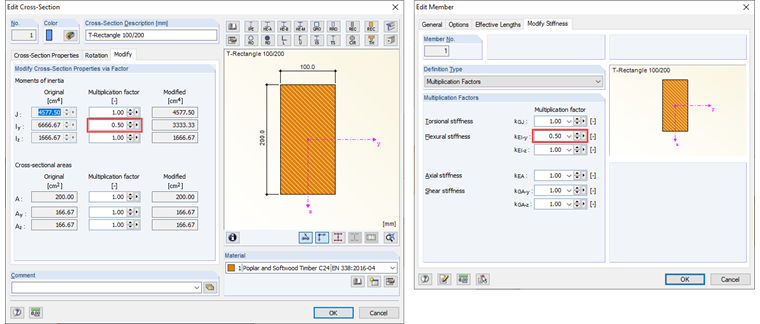

Figure 09 - Interactions des facteurs individuels

Contrôle global de la modification de la rigidité

Dans les paramètres de calcul globaux (voir la Figure 10), vous pouvez désactiver en même temps toutes les options mentionnées. Les paramètres locaux des paramètres de calcul des cas de charge ou des combinaisons de charges sont ignorés.

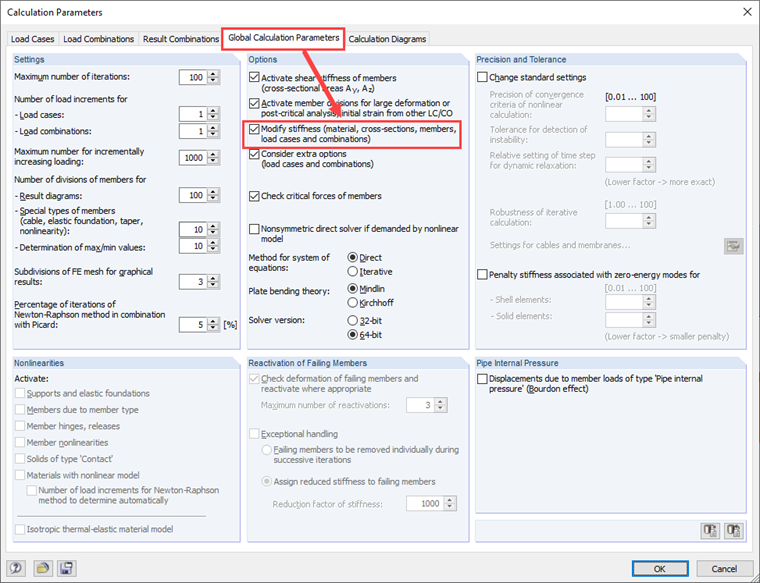

Figure 10 - Contrôle global des modifications de rigidité
