Se pueden activar varios factores de rigidez en los parámetros de cálculo de un caso de carga o combinación de carga. ¿Qué hay exactamente detrás?

Respuesta

Las modificaciones de rigidez se pueden controlar por separado para los siguientes elementos:

  • Materiales
  • Secciones
  • Barras
  • Superficies

Materiales

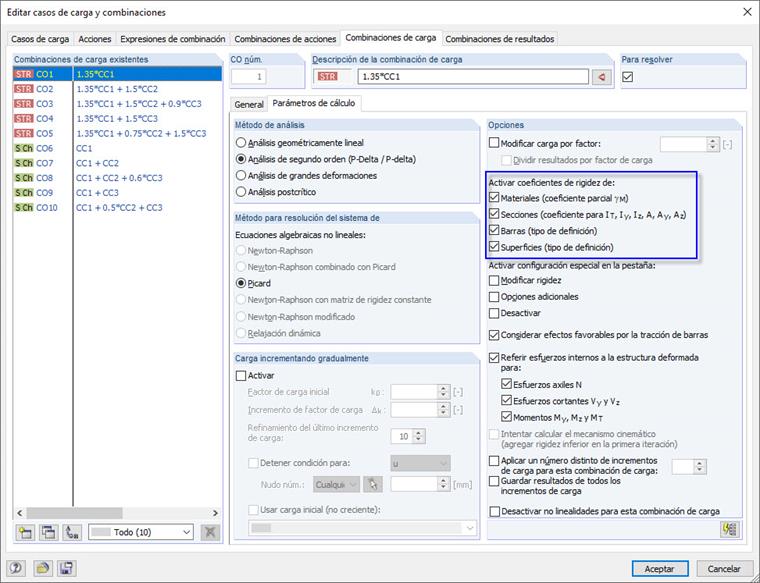

La primera opción "Materiales" sólo se activa para combinaciones de carga de forma predeterminada (ver figura 02) porque el análisis de segundo orden está preestablecido para esto. Cuando se activa la función, la rigidez de todos los elementos se reduce por el factor de coeficiente parcial del material (ver figura 03). Esto es especialmente importante para construcciones de madera en Europa. Si se seleccionó la combinación de cargas automática para la norma EN 1990 + EN 1995, SIA 260 + SIA 265 o DIN 1055-100 + DIN 18008, los ajustes predeterminados son diferentes. Siempre que el coeficiente parcial de seguridad del material se defina como 1.0, no importa si la función está activada o no.

Figura 03 - Reducción de la rigidez por el coeficiente parcial de seguridad γ_M

Secciones

Use esta opción para controlar los factores de multiplicación de secciones individuales. En la pestaña 'Modificar' del cuadro de diálogo 'Editar sección', es posible ajustar los momentos de inercia y las superficies de la sección. Esto afecta la rigidez de las secciones.

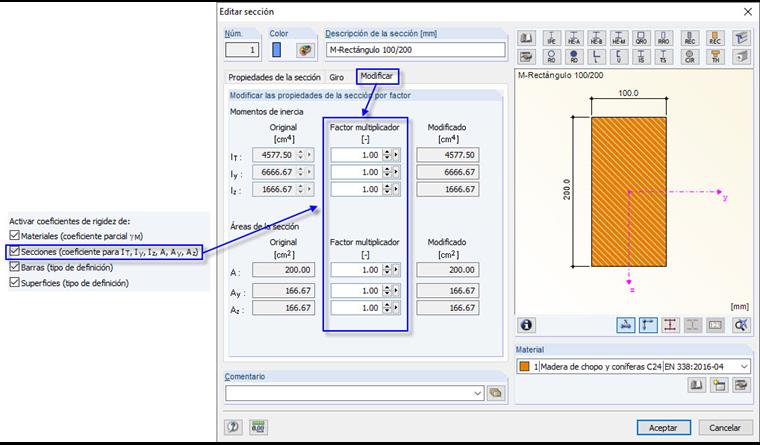

Figura 04 - Consideración de los factores de multiplicación de las secciones

Barras

Al editar una barra, está disponible la pestaña de diálogo 'Modificar rigidez'. Hay varios tipos de definición (ver figura 05). La opción "Factores de multiplicación" le permite modificar la rigidez de los elementos individuales en analogía con las secciones.

Figura 05 - Reducción de rigidez de barras

Superficies

Para las superficies denominadas "Estándar" y "Sin tracción", la rigidez de la superficie se puede ajustar en la pestaña "Modificar rigidez" del cuadro de diálogo "Editar superficie". Allí, es posible modificar los elementos de la matriz de rigidez por un factor (como con las superficies ortotrópicas).

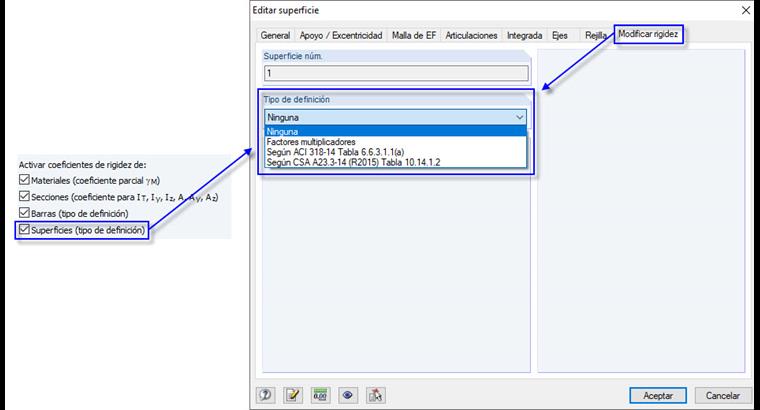

Figura 06 - Reducción de rigidez de superficies

Otras opciones para modificar la rigidez

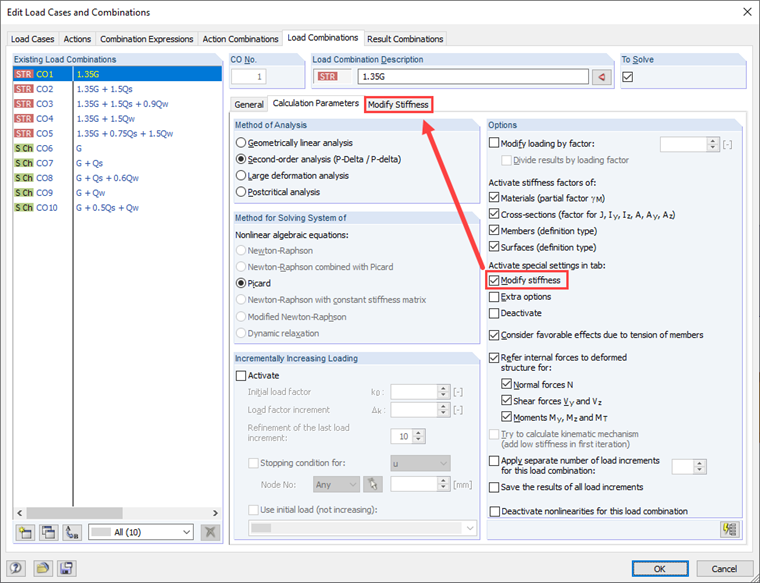

Además, se puede seleccionar una opción adicional en los parámetros de cálculo para ajustar específicamente la rigidez de otros elementos (ver figura 07). Al seleccionar la opción "Modificar rigidez", se abre una nueva pestaña (ver figura 08). Además de la rigidez de la barra y la superficie, también es posible ajustar la rigidez de los apoyos y las articulaciones de forma individual.

Figura 07 - Otras opciones de modificación de la rigidez

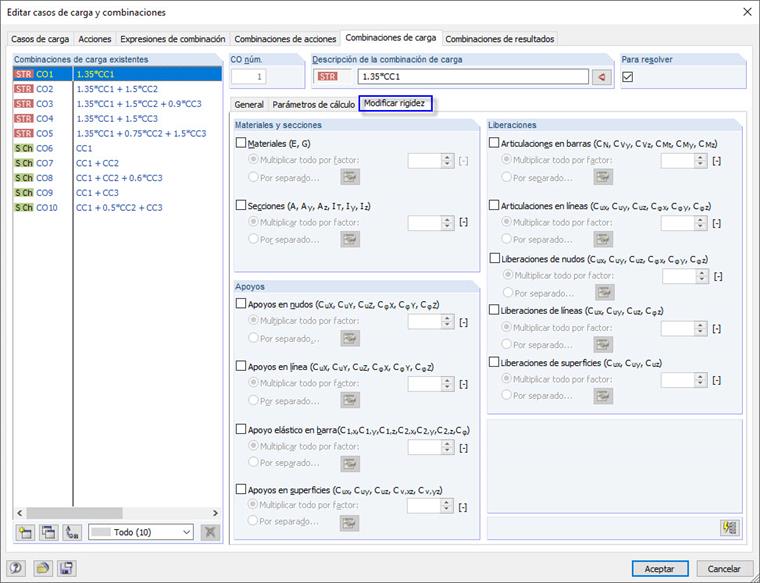

Figura 08 - Modificaciones de apoyos y liberaciones

Interacciones de factores individuales

Si se han definido varios factores para un elemento (por ejemplo, sección y barra), se multiplican entre sí. Para el ejemplo mostrado en la figura 09:

Ely,mod=0,5 ×0,5 ×ElyEly,mod=0,25 ×Ely

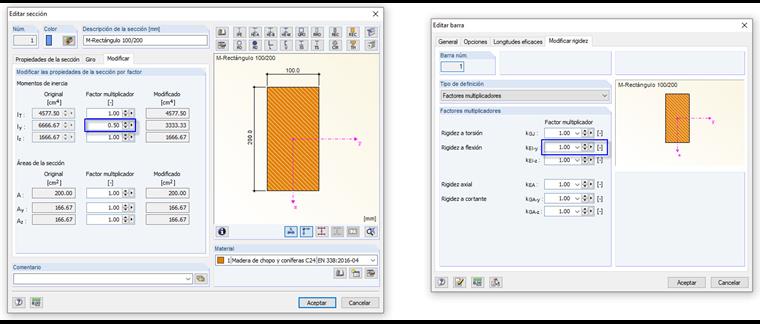

Figura 09 - Interacciones de factores individuales

Control global de la modificación de la rigidez

En los parámetros de cálculo global (ver Figura 10), es posible desactivar todas las opciones mencionadas anteriormente de una vez. Se ignoran los ajustes locales en los parámetros de cálculo de los casos de carga o las combinaciones de carga.

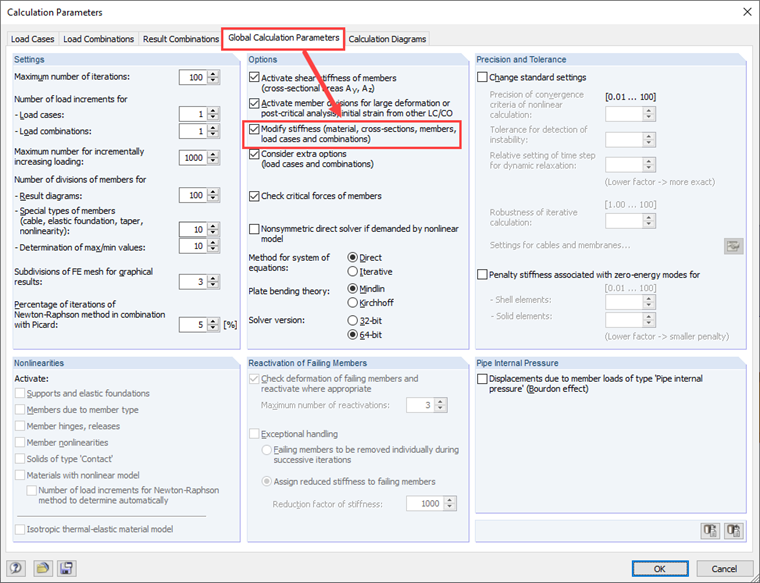

Figura 10 - Control global de modificaciones de rigidez
