问题

我想使用附加模块 CRANEWAY 来设计悬挂式起重机。 下翼缘应力分析和疲劳设计的设计点 0、1 和 2 在哪里?


回复:
CRANEWAY 中的设计点是按照规范所采用的。 在这种情况下,将计算以下位置的应力:

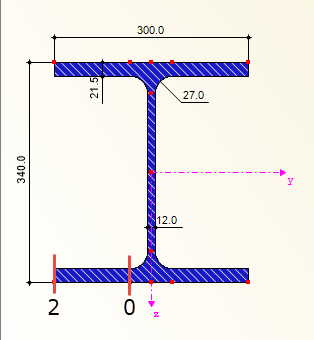

  • 设计点 0

    腹板边缘或倒角始端的翼缘的周边

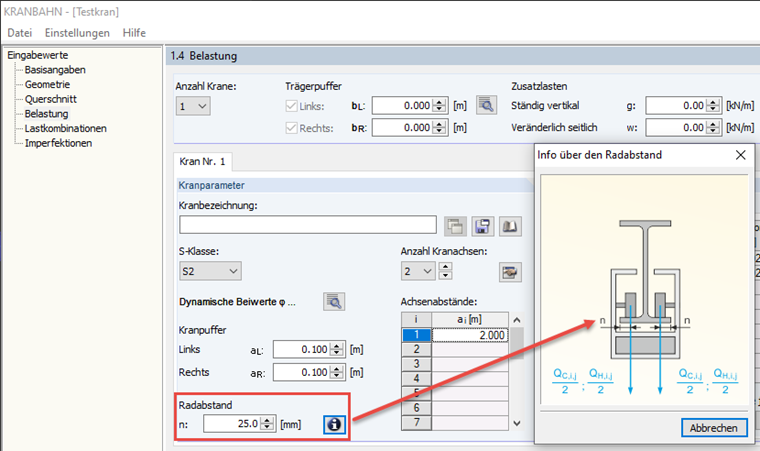

  • 设计点 1

    荷载施加点的翼缘(可以在窗口 1.4 中检查为车轮间距)

  • 设计点 2

    翼缘
这些点不会显示在 CRANEWAY 程序生成的截面图中。 但是在设计点 0 和 2 处总有一个应力点可以直接显示其结果值。
