Chtěl bych posoudit podvěsný jeřáb pomocí přídavného modulu CRANEWAY. Kde leží návrhové body 0, 1 a 2 pro posouzení napětí na dolní pásnici a pro posouzení únavy?

Odpověď

Návrhové body v programu CRANEWAY byly převzaty podle normy. Napětí se přitom počítají pro následující místa:

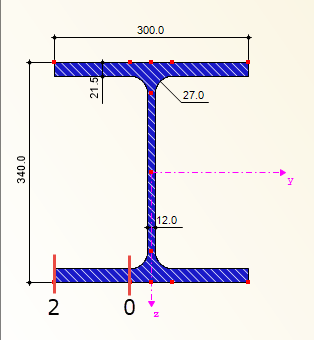

  • Návrhový bod 0

    Okraj pásnice na okraji stojiny nebo na začátku zaoblení

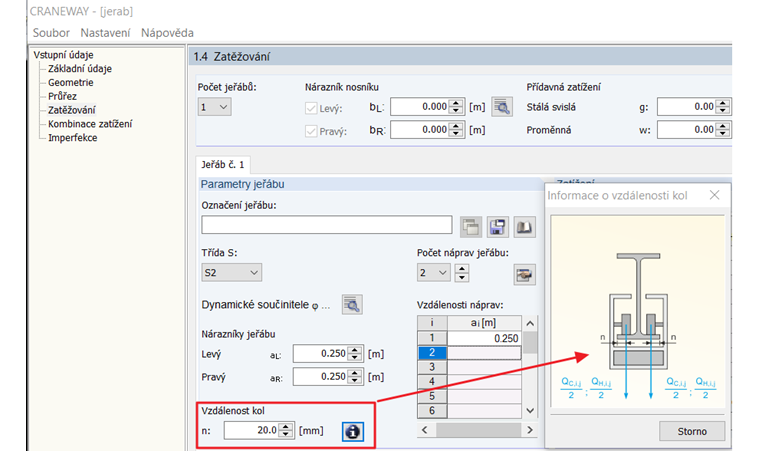

  • Návrhový bod 1

    Pásnice v místě působení zatížení (v dialogu 1.4 lze toto zkontrolovat jako rozchod kol)

  • Návrhový bod 2

    Okraj příruby
Tyto body se v programu CRANEWAY nezobrazí, přesněji v grafice průřezů. V návrhových bodech 0 a 2 se vždy nachází napěťový bod, pro který je možné přímo zobrazit hodnoty výsledků.
