问题

如何在曲面的坐标系中居中对齐?


回复:

在 RFEM 中,面由一组有限元单元组成。 每个单元都有自己的局部坐标系。 面内所有单元的方向取决于重叠面的定义。

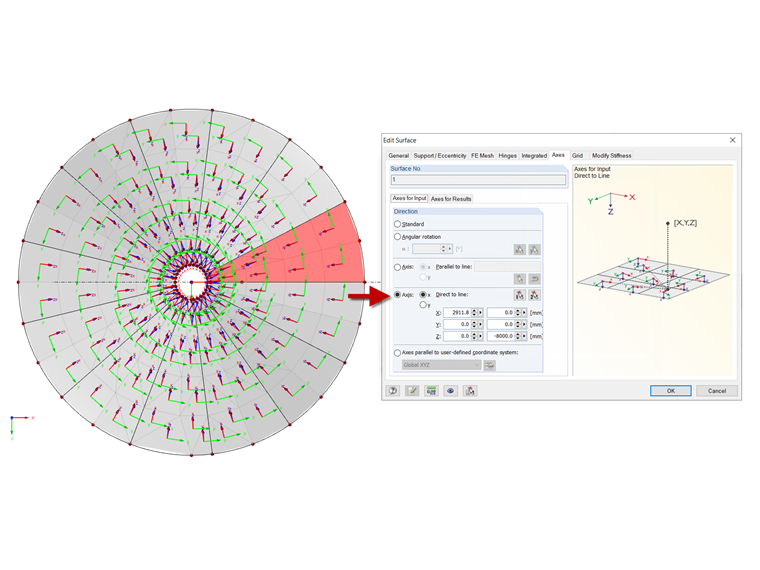

在“轴”选项卡下的面属性中,可以通过将方向指定为线,来实现各个单元的中心方向。 为此,程序需要指定径向(x 或 y 方向)以及通过两个点对中心线的描述。 然后程序将调整各个单元坐标系,使得在单元平面上通过单元原点的直线与静态中心线相交。
