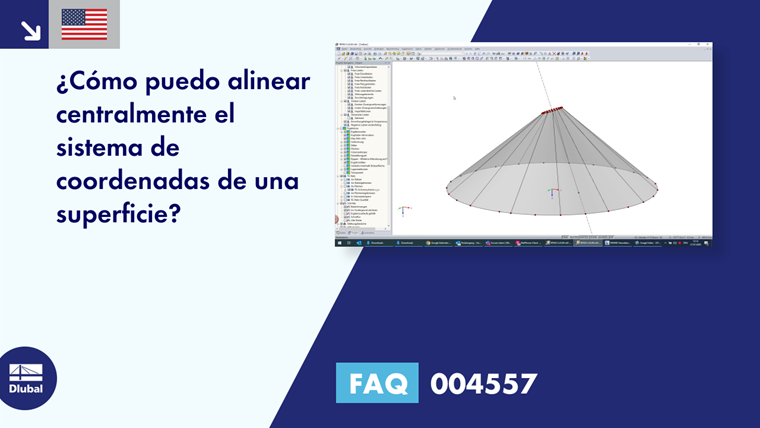

¿Cómo puedo alinear centralmente el sistema de coordenadas de una superficie?

Respuesta

En RFEM, las superficies consisten en un conjunto de elementos finitos. Cada elemento tiene su propio sistema de coordenadas local. La orientación de todos los elementos que pertenecen a la superficie se rige por la definición de la superficie superpuesta.

La orientación céntrica de los elementos individuales se puede lograr especificando la orientación a una línea en las propiedades de la superficie en la pestaña "Ejes". Para esto, el programa requiere una especificación de la dirección radial (dirección x o y) y una descripción de la línea central a través de dos puntos. Luego, el programa alinea los sistemas de coordenadas de los elementos individuales de forma que una línea recta a través del origen del elemento en la dirección radial en el plano del elemento intersecte con la línea central estática.

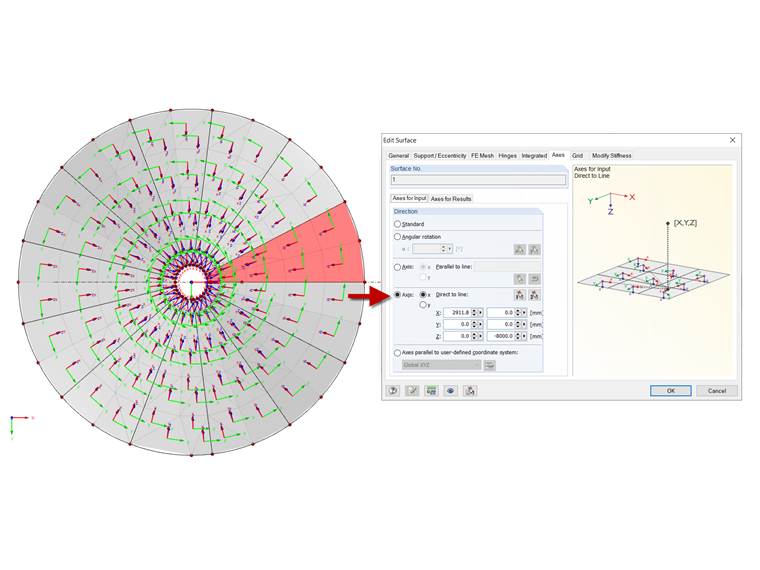

Figura 02 - Especificación de ejes de elementos

Palabras clave

Orientación sistema de coordenadas Radial Tangencial
