Dotaz

Jak mohu orientovat souřadný systém plochy na střed?


Odpověď:

Plochy se v programu RFEM skládají ze sady konečných prvků. Každý prvek přitom má svůj lokální souřadný systém. Orientace všech prvků patřících k ploše se řídí definicí plochy.

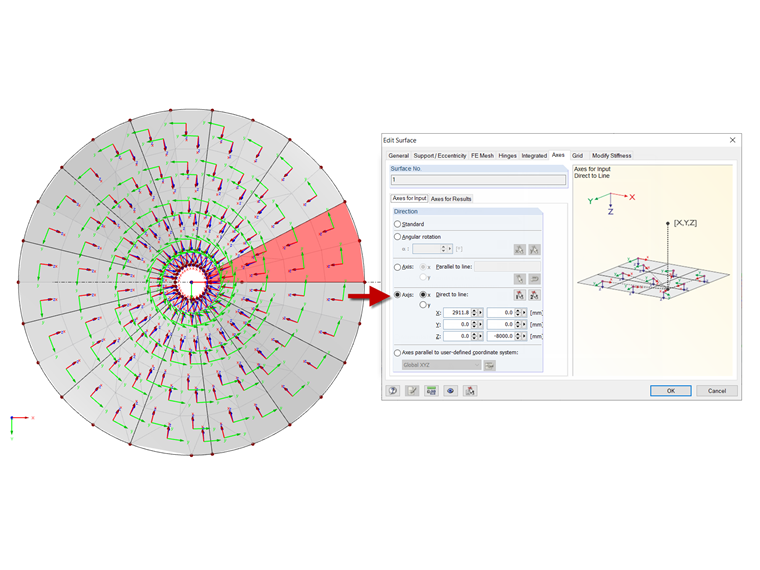

Orientace jednotlivých prvků na střed můžete ovlivnit ve vlastnostech plochy na záložce "Osy" s vyrovnáním na linii. K tomu program vyžaduje zadání radiálního směru (směr x nebo y) a popis přímky jdoucí středem pomocí dvou bodů. Program pak vyrovná souřadné systémy jednotlivých prvků tak, aby přímka procházející počátkem prvku v radiálním směru v rovině prvku protínala statickou středovou osu.
