Flächen bestehen in RFEM aus einer Schar von finiten Elementen. Dabei besitzt jedes Element ein eigenes lokales Koordinatensystem. Die Ausrichtung aller zur Fläche zugehörigen Elemente wird von der übergreifenden Flächendefinition geregelt.

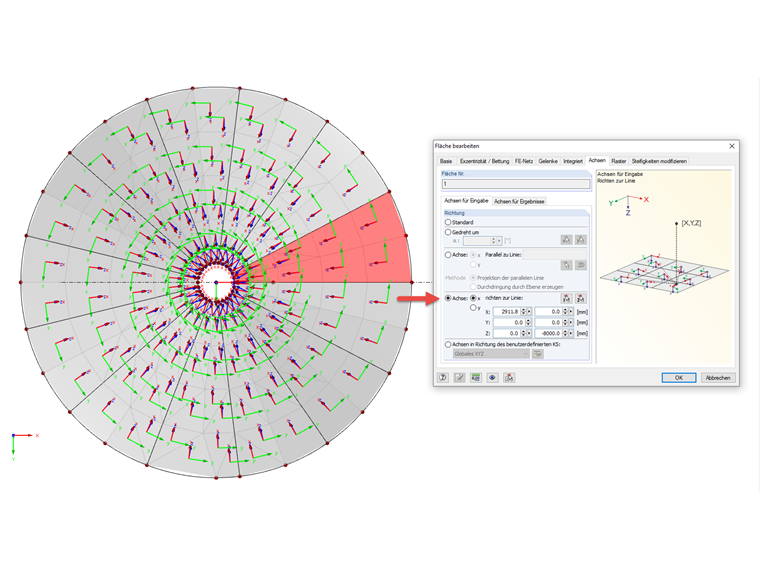

Eine zentrische Ausrichtung der einzelnen Elemente können Sie in den Flächeneigenschaften unter dem Register "Achsen" mit einer Ausrichtung auf eine Linie erwirken. Dafür benötigt das Programm eine Spezifikation der Radialrichtung (x- oder y-Richtung) und eine Beschreibung der Zentrumsgeraden über zwei Punkte. Das Programm richtet dann die individuellen Elementkoordinatensysteme so aus, dass eine Gerade durch den Elementursprung in Radialrichtung auf der Elementebene die statische Zentrumsgerade schneidet.
