Pytanie

Jak mogę wyśrodkować układ współrzędnych powierzchni?

Odpowiedź:

W programie RFEM powierzchnie składają się ze zbioru elementów skończonych. Każdy element posiada swój lokalny układ współrzędnych. Orientacja wszystkich elementów należących do powierzchni jest określona przez definicję nakładającej się powierzchni.

Orientację dośrodkową poszczególnych elementów można uzyskać poprzez określenie orientacji względem linii we właściwościach powierzchni w zakładce „Osie”. W tym celu program wymaga określenia kierunku promieniowego (kierunek x lub y) oraz opisu linii środkowej za pomocą dwóch punktów. Następnie program wyrównuje układy współrzędnych poszczególnych elementów w taki sposób, że prosta przebiegająca przez początek elementu w kierunku promieniowym na płaszczyźnie elementu przecina statyczną linię środkową.

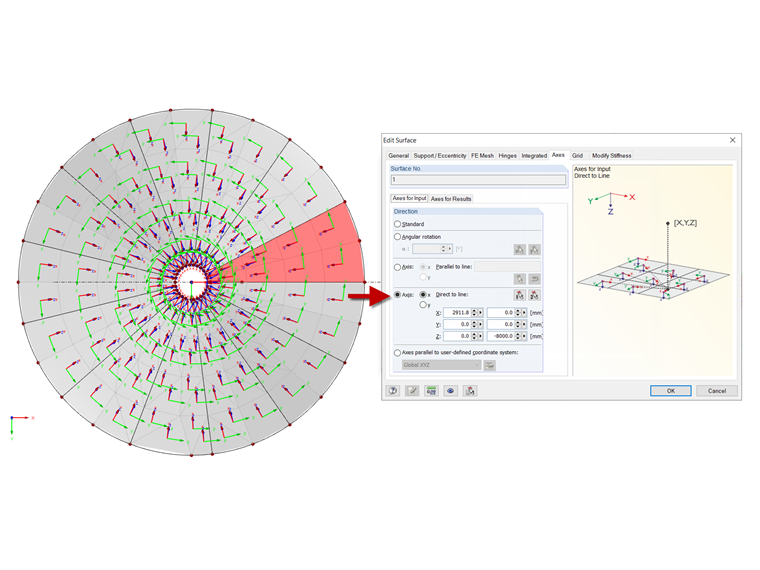

Specyfikacja Osi Elementów

FAQ

FAQ 004557 | Jak mogę wyśrodkować układ współrzędnych powierzchni?

Koncentryczne wyrównanie układów współrzędnych elementów
