如果您想在 SHAPE‑THIN 中计算应力,则至少需要创建一个荷载工况。 可以使用以下方法创建新的荷载工况:
- 菜单“插入” → “荷载” → “新建荷载工况”
- 导航器中“荷载工况”条目的右键菜单
- 表 "2.1 荷载工况" 中的条目
此外,还必须定义内力。 可以使用以下方法输入内力:
- 菜单“插入” → “荷载” → “3.1 内力” → “对话框”
- 在表 "3.1 内力" 中的条目
- 从 RFEM 或 RSTAB 导入表“3.1 内力”的内力

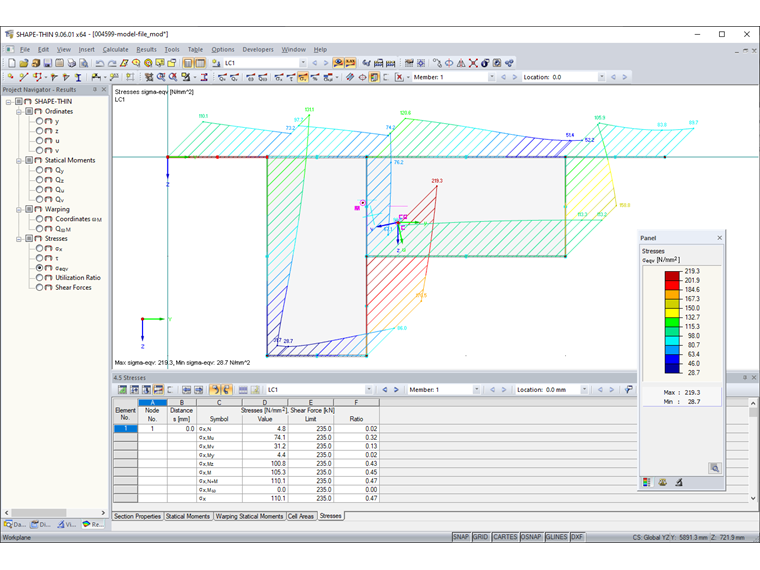

计算完成后,可以以图形和表格的形式显示应力(图 01)。 视频中也显示了这一点。
