回复:
是的,您可以通过拉伸线和杆件来快速创建面、栅格或梁格栅。 但是,如果要生成具有扩展规格的不规则栅格,建议使用生成栅格对话框。

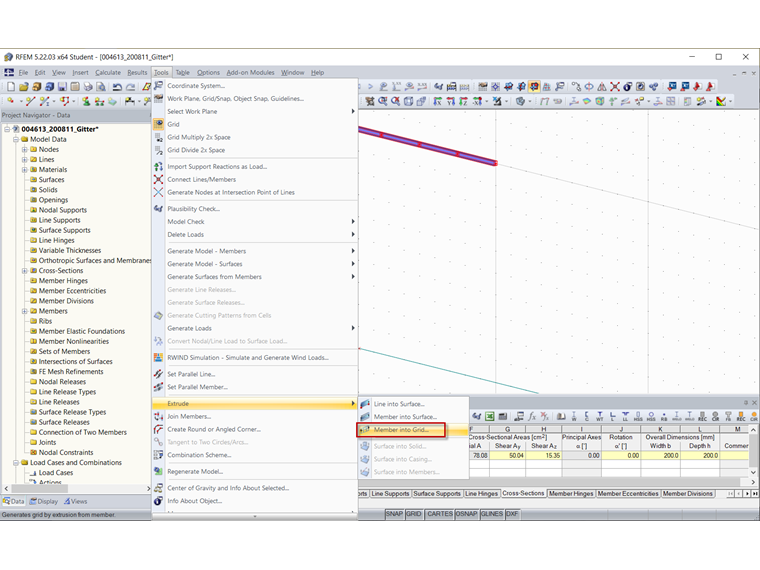

在本例中,我们将使用杆件拉伸到栅格功能来创建规则栅格。
常见问题和解答 (FAQ)

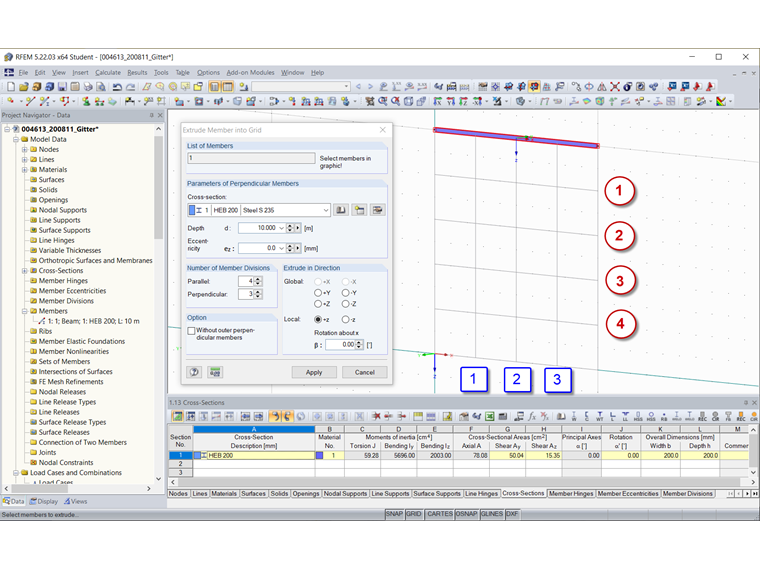

在杆件拉伸到栅格对话框中,您可以进行各种设置。

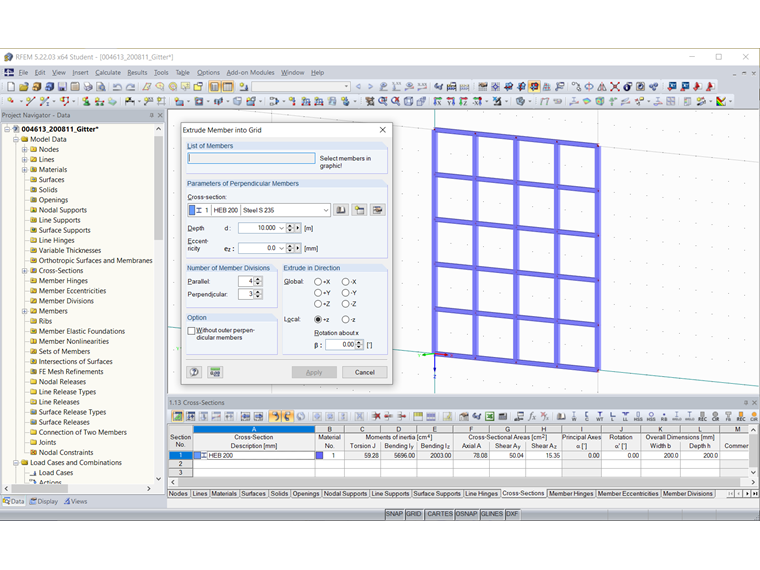

这样我们就获得了所需的栅格,并可以继续建模。
是的,您可以通过拉伸线和杆件来快速创建面、栅格或梁格栅。 但是,如果要生成具有扩展规格的不规则栅格,建议使用生成栅格对话框。
在本例中,我们将使用杆件拉伸到栅格功能来创建规则栅格。
在杆件拉伸到栅格对话框中,您可以进行各种设置。
这样我们就获得了所需的栅格,并可以继续建模。
Hoffmann 先生负责动力分析、膜结构和 RWIND 领域的开发。 此外,他还为我们的客户提供技术支持。
使用视图选项“相机飞行模式”,您可以在 RFEM 和 RSTAB 结构模型中飞行。 使用键盘可以控制飞行的方向和速度。 此外,还可以将在结构模型中的飞行过程保存为视频。
通过与 Revit 的直接接口,您可以根据在 RFEM 或 RSTAB 中所做的更改来更新 Revit 模型。 根据所做的修改,可能必须重新生成 Revit 对象(删除对象然后重新生成)。 重新生成的模型是在 RFEM/RSTAB 的模型基础上进行的
如果你想避免重新生成,请激活'只更新材料、厚度和截面'复选框。 这种情况下只能调整对象的属性。 与此不同的是,材料、面的厚度和截面在这里不予考虑。
在 RF-/CONCRETE Members 中的配筋方案可以导出到 Revit 中。 但目前仅支持矩形截面和圆截面的杆件。
在 Revit 中可以对钢筋进行修改。
