按照 DSTV 准则设计刚性连接节点时考虑轴力

我可以按照 DSTV 准则在端板刚性连接设计中考虑轴力吗?


回复:

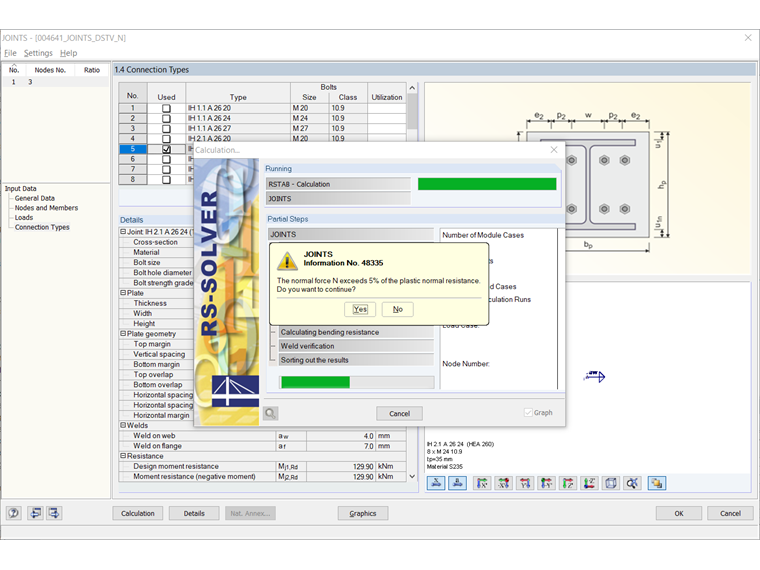

最初,DSTV 规范中规定的有弯矩承载力的连接节点并不是承受轴力的。 Eine Belastung von bis zu 5 % der plastischen Normalkrafttragfähigkeit des angeschlossenen Trägers darf entsprechend den im Ringbuch gegebenen Hinweisen jedoch vernachlässigt werden. Ist eine höhere Normalkraft im Träger enthalten, so wird in RF-/JOINTS Stahl - DSTV auch eine Warnmeldung ausgegeben.

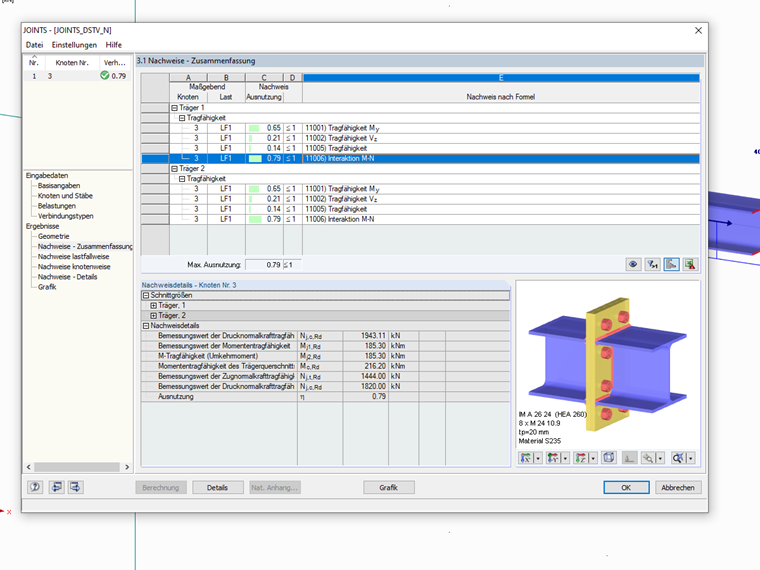

Mit dem Zusatzband des Ringbuchs von 2018 wurden zusätzliche momententragfähige Verbindungen der Bezeichnung IM aufgenommen. Diese sind in der Variante als Träger-Träger-Verbindung auch für die Aufnahme einer Normalkraftbeanspruchung ausgelegt. Wenn Sie einen solchen Anschluss bemessen, so erscheint statt der Warnmeldung ein Nachweis der Normalkrafttragfähigkeit einschließlich M-N-Interaktion.

Bei Träger-Stützen-Anschlüssen ist die Normalkrafttragfähigkeit der Stützenkomponenten jedoch nicht in den Tabellenwerten nach DSTV-Ringbuch enthalten. Daher muss der Anschluss noch einmal separat nachgewiesen werden. Folglich erscheint hier dennoch die Warnmeldung. Als Alternative bietet sich dann die Nutzung von RF-/JOINTS Stahl - Biegesteif an.
