¿Puedo considerar la fuerza axial al diseñar una conexión de placa extrema rígida según la carpeta de anillas DSTV?

Respuesta

Originalmente, las conexiones típicas resistentes al momento de la carpeta de anillas DSTV no están diseñadas para la carga por una fuerza normal. Sin embargo, se puede ignorar una carga de hasta el 5% de la resistencia plástica a la fuerza axial de la viga conectada según las instrucciones dadas en la carpeta de anillas. Si la viga contiene una fuerza axial mayor, también se visualiza un mensaje de advertencia en RF-/JOINTS Steel - DSTV.

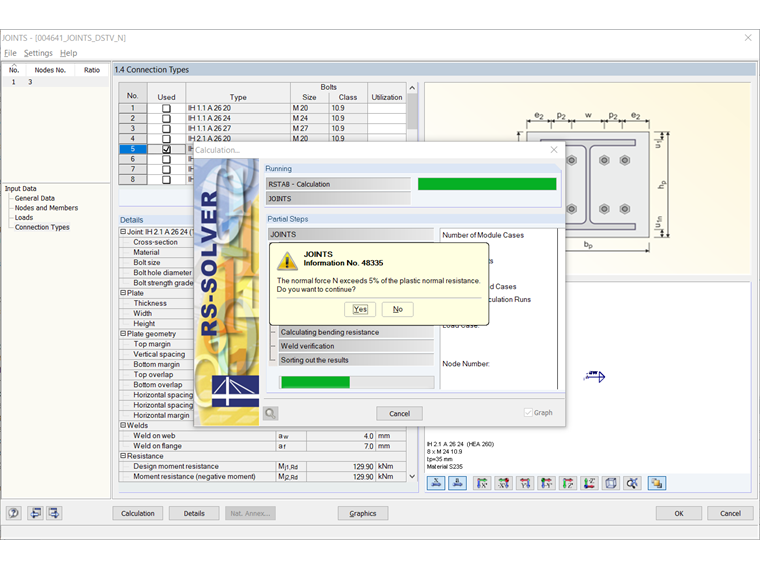

Figura 01 - Mensaje de advertencia para la fuerza axial activa> 5% N_pl, Rd

Con el volumen adicional de la carpeta de anillas de 2018, se agregaron conexiones con momentos adicionales de la designación IM. En la variante de conexión viga a viga, también están diseñados para resistir fuerzas normales. Si diseña una conexión de este tipo, aparece un cálculo de la resistencia a la fuerza axial que incluye la interacción MN en lugar del mensaje de advertencia.

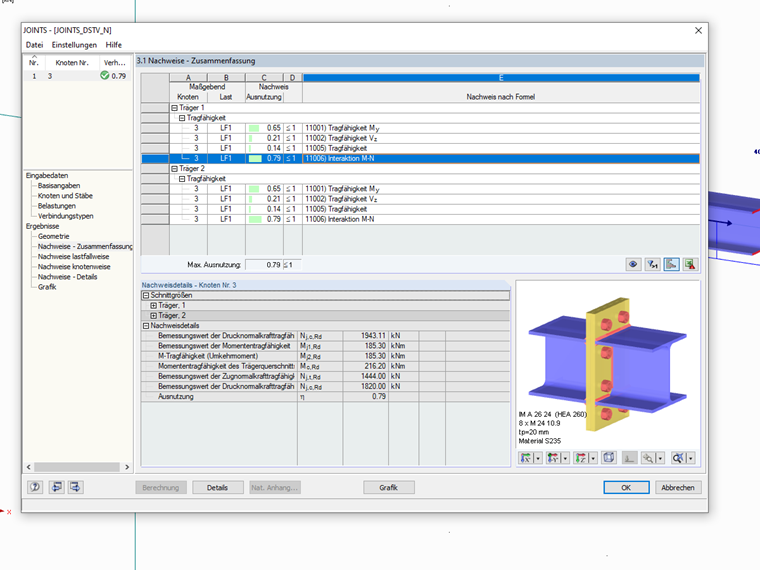

Figura 02 - Interacción MN para conexiones IM

Para las conexiones viga-pilar, la resistencia a la fuerza axial de los componentes del pilar no se incluye en los valores de la tabla según la carpeta de anillas DSTV. Por lo tanto, la conexión se debe verificar por separado de nuevo. Por lo tanto, el mensaje de advertencia aparece de todos modos. Como alternativa, puede usar RF-/JOINTS Steel - Rigid.

Palabras clave

Conexión de chapa frontal DSTV Conexión mecanografiada resistencia axial
