Dotaz

Mohu zohlednit normálovou sílu při navrhování tuhého přípoje pomocí čelní desky podle dokumentu DSTV?

Odpověď:

Typizované spoje dokumentu DSTV přenášející momenty nejsou prvotně navrhovány pro namáhání normálovou silou. Zatížení 5 % plastické únosnosti při působení normálové síly připojeného nosníku však může být podle informací ve směrnici zanedbáno. Pokud normálová síla v nosníku větší, objeví se v přídavném modulu RF-/JOINTS Steel - DSTV také upozornění.

FAQ

FAQ 004641 | Mohu zohlednit normálovou sílu při posouzení tuhého spoje s čelní deskou podle...

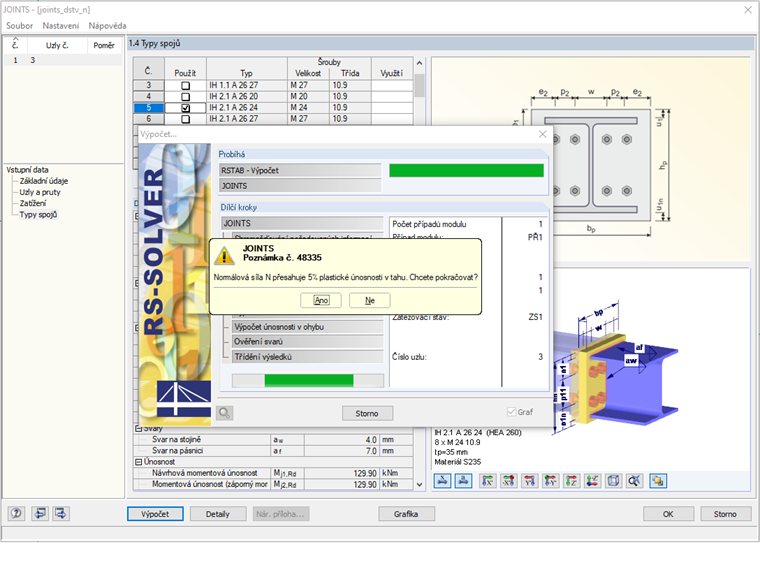

Upozornění při působící normálové síle > 5 % N_pl, Rd

Do přídavného svazku směrnice z roku 2018 byly přidány další spoje přenášející moment s označením IM. Tyto jsou ve variantě spojení nosník - nosník dimenzovány také pro namáhání normálovou silou. Při posuzování takového spoje se místo upozornění objeví posouzení únosnosti při působení normálové síly včetně interakce M-N.

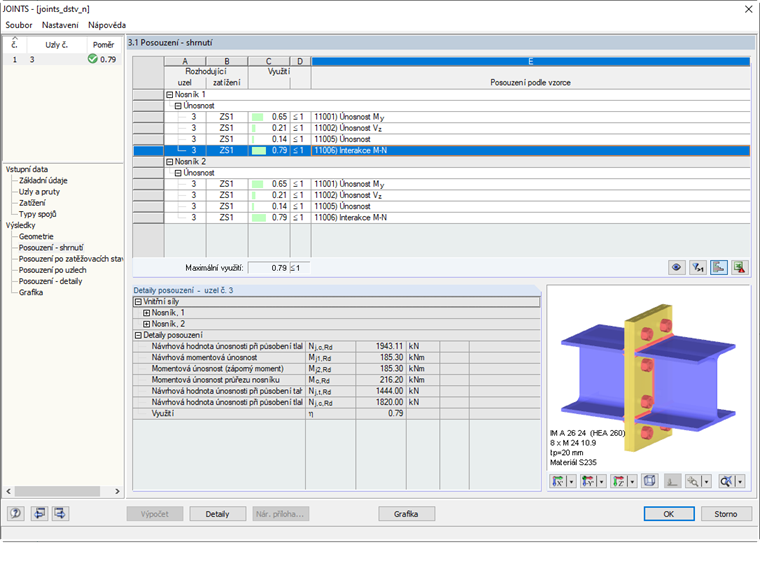

M-N interakce u IM spojů

U přípojů nosníku a sloupu není normálová únosnost komponent sloupu zahrnuta v hodnotách tabulky podle směrnice DSTV. Proto musí být přípoj posouzen ještě jednou odděleně. Následně se přesto zobrazí upozornění. Jako alternativu se nabízí použití přídavného modulu RF-/JOINTS Steel - Rigid.
