我使用 RF-/STEEL Warping Torsion 来设计一个偏心墙梁，该墙梁周围均布荷载。 Während die Biegemomente im Hauptprogramm an Stabanfang und Stabende aufgrund der Gelenke erwartungsgemäß null sind, gibt RF-/STAHL Wölbkrafttorsion dort Momente aus. Dadurch wird das Feldmoment fälschlicherweise verringert. Wie bekomme ich die Randmomente zu null?

Question

我使用 RF-/STEEL Warping Torsion 来设计一个偏心墙梁，该墙梁周围均布荷载。 W&#228;hrend die Biegemomente im Hauptprogramm an Stabanfang und Stabende aufgrund der Gelenke erwartungsgem&#228;&#223; null sind, gibt RF-/STAHL W&#246;lbkrafttorsion dort Momente aus. Dadurch wird das Feldmoment f&#228;lschlicherweise verringert. Wie bekomme ich die Randmomente zu null?

Accepted Answer

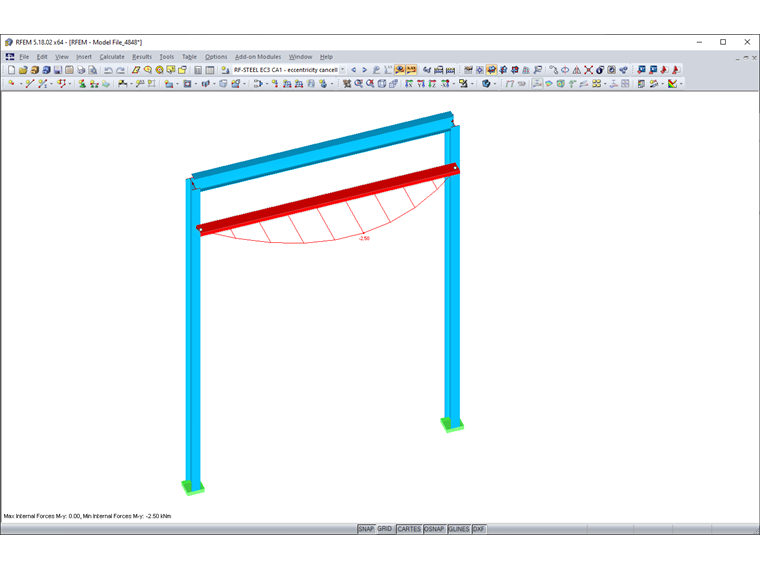

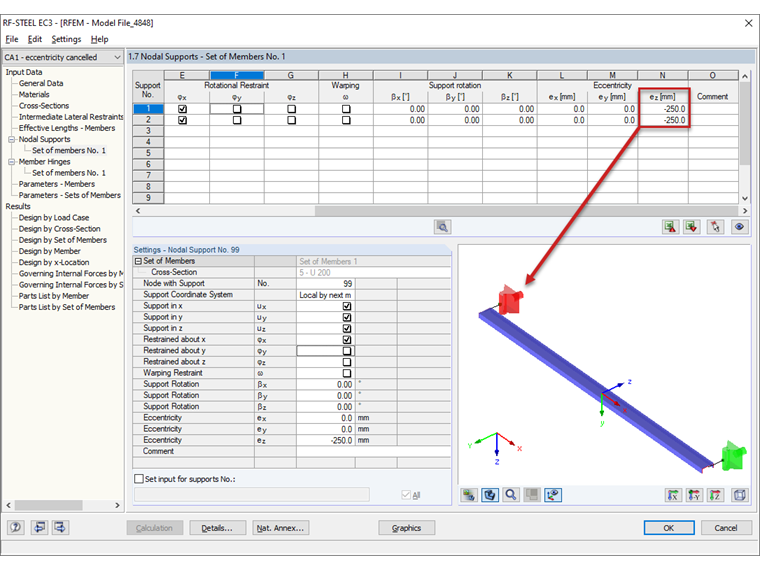

附加模块RF-/STEEL EC3和RF-/STEEL Warping Torsion有自己的方程求解器，所以支座的偏心也起着重要作用。Es empfiehlt sich daher, die Exzentrizit&#228;ten der Lagerung anzupassen. Dies k&#246;nnen Sie in der Maske "1.7 Knotenlager" von RF-/STAHL EC3 vornehmen (siehe Bild 1).Nach dieser &#196;nderung wird das Feldmoment maximal und die Randmomente null (siehe Bild 2).

翘曲扭转中的边界弯矩
