Vzhledem k tomu, že přídavné moduly RF-/STEEL EC3 a RF-/STEEL Warping Torsion mají vlastní řešiče rovnic, hrají v tomto případě důležitou roli také excentricity podpor.

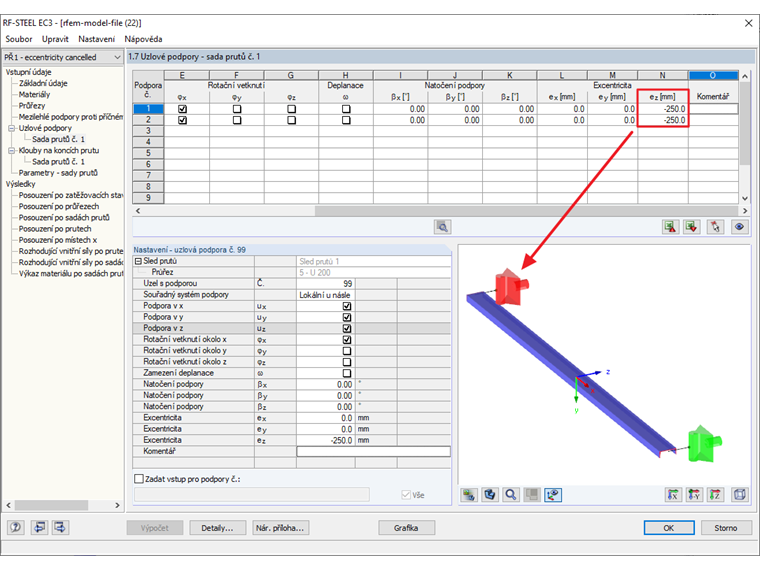

Proto doporučujeme upravit excentricity podpory. To lze provést v přídavném modulu RF-/STEEL EC3 v dialogu "1.7 Uzlové podpory" (viz Obrázek 01).

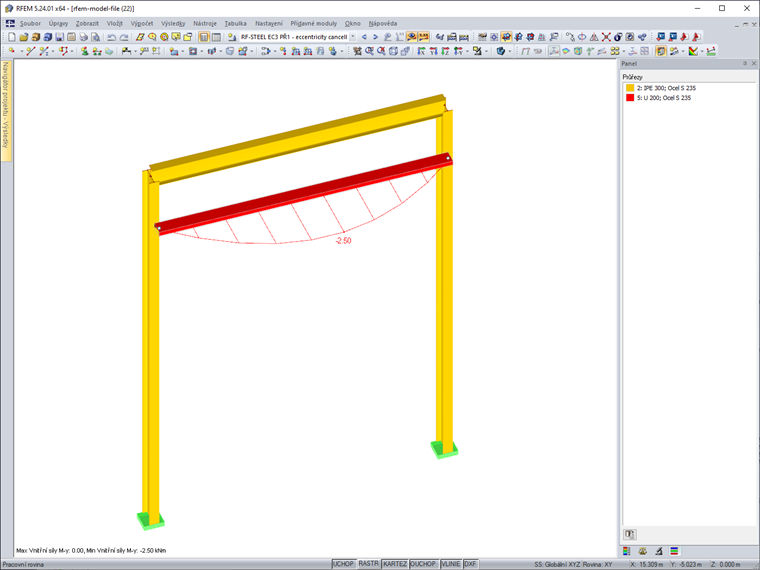

Po této změně je moment v poli maximální a okrajové momenty nulové (viz obr. 02).
